SWP-LK系列流量積算儀特點
1、智能流量積算儀采用查表法對飽和蒸汽和過熱蒸汽進行密度補償，對過熱蒸汽流量和飽和蒸汽流量進行精度極高的積算控制
2、可隨意改變智能流量積算儀輸入信號類型。可配接各種差壓、壓力及頻率式流量傳感器，自由選擇多種補償方式
3、可根據參數設定自動演算出流量系數K，使參數設定更簡便，更精確
4、香港昌暉自動化儀還提供高精度流量定量控制。可對測量介質進行定量/批量控制(帶啟動停止清零功能)
5、流量積算儀采用標準MODBUS RTU通信協議可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統
6、SWP-LK802-02-AAG-HL-2P系列可顯示整五位的瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量(差壓、頻率)測量值等及整十一位的流量累積測量值(0-99999999999字)，可精確到小數點后三位(0.001)進行累積，可設定儀表內部參數使最大累積值達到999999999.99×100
7、流量積算儀具有小信號切除功能
8、智能流量積算儀帶瞬時流量變送輸出，通常為4-20mA
9、儀表有兩路24VDC饋電輸出，可以為現場2個二線制變送器提供電源
SWP-LK系列流量積算儀技術指標
◆ 流量輸入信號：模擬信號：4-20mA、0-10mA、0-20mA、0-5V、1-5V；頻率信號：0-10KHz
◆ 壓力補償信號：4-20mA、0-10mA、1-5V、0-5V
◆ 溫度補償信號：Pt100分度號、K分度號、E分度號、4-20mA、0-10mA、0-5V、1-5V
◆ 瞬時流量變送輸出：0-10mA，4-20mA，0-5V，1-5V
◆ 報警輸出：流量積算儀可選擇上限、下限報警輸出繼電器輸出(帶回差)；AC220V/3A；DC24V/6A
◆ 通訊輸出：采用標準MODBUS RTU通信協議；通訊接口：RS485，RS232，波特率1200-9600bps內部設定
◆ 饋電輸出：DC24±1V，負載電流≤30mA
◆ 數學模型：有多種數學模型可供用戶選擇，詳見說明書附錄“流量積算儀數學模型”
◆ 顯示方式：智能流量積算儀瞬時流量測量值在0-99999顯示；流量積算儀累積值0-99999999999顯示
◆ 流量積算儀精度：±0.5%FS
◆ 頻率轉換精度：±1脈沖(LMS)一般優于0.2%
◆ 定量控制：流量積算儀可選擇繼電器流量定量到控制，LED輸出指示
◆ 報警：(帶回差)，用戶可自由設定
◆ 打印控制：直接配接串行打印機(TP-16ASH系列微打)，儀表選配RS232打印接口
◆ 參數設定：面板輕觸式按鍵數字設定；流量積算儀參數設定值斷電后永久保存
◆ 保護方式：電源欠壓自動復位；工作異常自動復位(Watch Dog)
◆ 使用環境：環境溫度0-50℃；相對濕度≤85%RH；避免強腐蝕性氣體
◆ 功耗：≤5W(AC220V)；≤4W(AC90-265V開關電源)；≤4W(DC24V電源供電)
◆ 儀表電源：常規型AC220V %(50Hz)；特殊型AC90V-265V開關電或DC24V開關電源

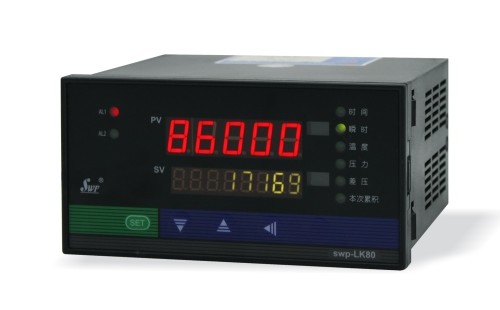

SWP-LK802-02-AAG-HL-2P 橫式流量積算儀
外形尺寸：160×80×144mm
開孔尺寸：152×76mm
精度：0.5%(如果需要0.2%精度儀表，請選擇YR-GFK系列)
SWP-LKS802-02-AAG-HL-2P豎式流量積算儀
外形尺寸：80×160×140m
開孔尺寸：76×152mm
精度：0.5%(更高性能需要，選擇YR-GFK系列)
SWP-LK90 方形流量積算儀
外形尺寸：96×96×115m
開孔尺寸：92×92mm
精度：0.5%(如需0.2%精度，選擇YR-GFK系列)
昌暉0.5%精度流量積算儀SWP-LK系列已經被用戶所熟知，現在昌暉儀表又推出了0.2%精度高性能流量積算儀YR-GFK系列，在外觀、精度、軟件、穩定性和使用壽命上達到歐美儀表相同品質，價格和原來一樣，我們的增值服務期待您的關注！！
SWP-LK系列流量積算儀選型表
SWP-①②-③④-⑤⑥⑦-⑧⑨-⑩-?-?
①外形特征
[LK80]：160×80mm智能流量積算儀，橫式
[LK90]：96×96mm智能流量積算儀，方形
②控制作用
[1]：單純流量顯示和累計，無補償輸入
[2]：帶溫度和壓力補償流量積算儀
[3]：飽和蒸汽帶溫度壓力補償-查表法
[4]：過熱蒸汽帶溫度壓力補償-查表法
③通訊方式
[0]：無通訊
[2]：RS232通訊(MODBUS RTU協議)
[3]：打印接口
[4]：RS422通訊(MODBUS RTU協議)
[8]：RS485通訊(MODBUS RTU協議)
④瞬時流量值變送輸出方式
[0]：無輸出
[2]：瞬時流量4-20mA變送輸出
[3]：瞬時流量0-10mA變送輸出
[4]：瞬時流量1-5V變送輸出
[5]：瞬時流量0-5V變送輸出
⑤流量輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[F]：頻率輸入(0-5kHz)，信號來自渦街流量計
[M]：0-20mA輸入
⑥壓力補償信號輸入類型
[N]：無壓力補償
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[R]：用戶特定輸入
⑦溫度補償輸入信號類型
[N]：無溫度補償
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[G]：Pt100鉑電阻溫度補償輸入
[E]：E分度號熱電偶溫度補償輸入
[K]：K分度號熱電偶溫度補償輸入
[R]：用戶特定輸入
⑧第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
[B]：流量定量到控制------自動啟動
[C]：流量定量過程控制----自動啟動
[D]：流量定量到控制------手動啟動
⑨第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
[B]：流量定量到控制------自動啟動
[C]：流量定量過程控制----自動啟動
⑩饋電輸出
[N]：無DC24V饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[P(12V)]：1路DC12V饋電輸出，給現場渦街流量計供電
?供電方式
[省略]：AC220V供電
[W]：DC24V供
[T]：AC90-265V供電(開關電源)
?外形特征
[S]：80×160mm豎式
[省略]：160×80mm(省略)
注1：SWP-LK802、SWP-LK803、SWP-LK804系列智能流量積算儀可通過設定儀表二級參數互相切換。
注2：SWP-LK902、SWP-LK903、SWP-LK904系列智能流量積算儀可通過設定儀表二級參數互相切換。
注3：流量積算儀流量信號輸入除0-20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
注4：如用戶選擇特定曲線補償輸入(查表法)時，請在訂貨時提供相關技術參數或密度表格
常用流量積算儀型號
SWP-LK801-00-A-NN-P
SWP-LK801-01-A-HL-P
SWP-LK801-02-A-HL-P
SWP-LK801-82-A-HL-P
SWP-LK801-81-A-HL-P
SWP-LK802-00-AAG-NN-2P
SWP-LK802-01-AAG-HL-2P
SWP-LK802-02-AAG-HL-2P
SWP-LK802-82-AAG-HL-2P
SWP-LK802-81-AAG-HL-2P
SWP-LK902-00-AAG-NN-2P
SWP-LK902-01-AAG-HL-2P
SWP-LK902-02-AAG-HL-2P
SWP-LK902-82-AAG-HL-2P
SWP-LK902-81-AAG-HL-2P
SWP-LK901-00-F-NN-P
SWP-LK901-01-F-HL-P
SWP-LK901-02-F-HL-P
SWP-LK901-82-F-HL-P
SWP-LK901-81-F-HL-P
SWP-LK802-00-FAG-NN-2P
SWP-LK802-01-FAG-HL-2P
SWP-LK802-02-FAG-HL-2P
SWP-LK802-82-FAG-HL-2P
SWP-LK802-81-FAG-HL-2P

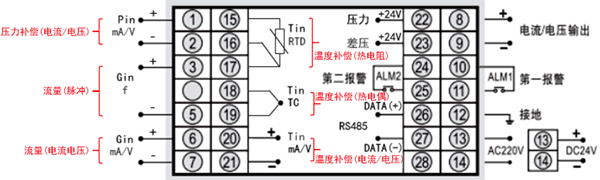

SWP-LK802-820-AAG-HL-2P接線圖

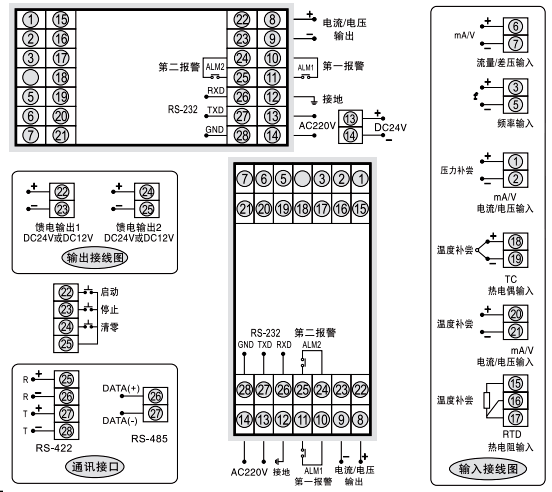

SWP-LK流量積算儀接線圖

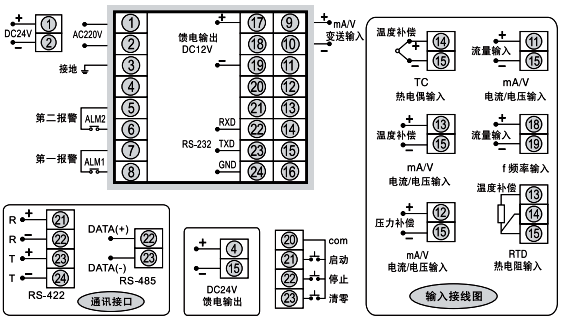

SWP-LK90流量積算儀接線圖
流量積算儀累積清零方法
1、本次累積值斷電或復位后不保持，清為零。按壓同時按壓“SET”鍵和“▼”鍵即可實現手動清零。
2、儀表總累積值滿整十一位后將自動清零。如中途需清零，按“SET”鍵，將參數CLK用“▲”鍵和“▼”設定為111后，在PV顯示測量值的狀態下，同時按壓“SET”鍵和“▼”鍵即可實現手動清零。
3、如流量積算儀為定量控制帶外接開關，按壓外接“清零”鍵,即實現手動清零。
