儀表專業從業人員在安裝維護中每天有機會接觸各種現場儀表、電氣設備、控制盤、控制系統等，熟悉和正確使用各種必備儀表配件，對提升儀表工技術非常有幫助。昌暉儀表制造有限公司以圖文方式介紹儀表專業安裝維護必備的鋼材、管材、儀表接頭、儀表用閥門、墊片、法蘭、螺栓、儀表附件、盤柜安裝材料、管件等十種儀表配件，干貨技術文章值得一讀。

儀表常用鋼材

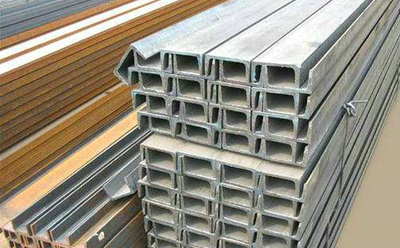

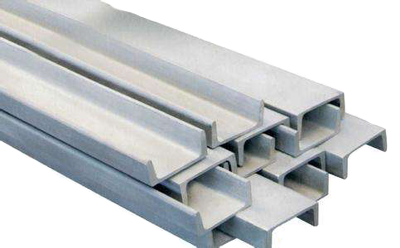

1、槽鋼：截面形狀為凹槽形的長條鋼材。儀表和電氣施工工中經常使用的是10#槽鋼，用于制作控制柜底座和各種支架。

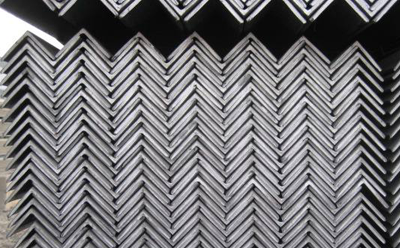

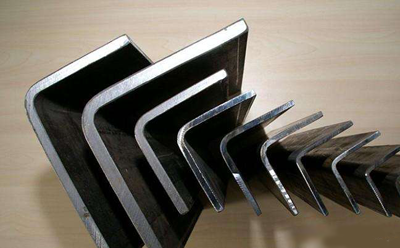

2、角鋼：兩邊互相垂直成角形的長條鋼材。角鋼在儀表安裝維護中常用于制作各種支架。

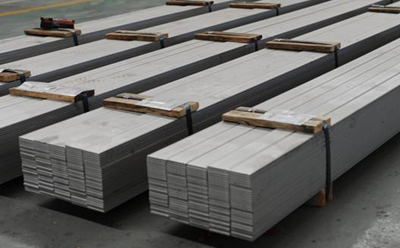

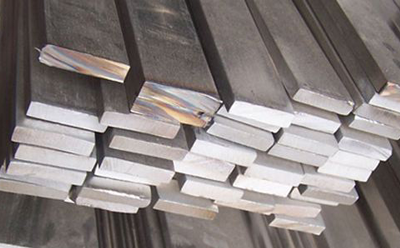

3、扁鋼：截面為長方形并稍帶純邊的鋼材。扁鋼在電氣和儀表設備接地網中使用最多。





儀表常用管材

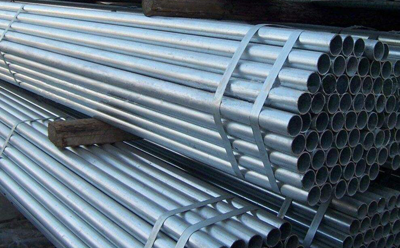

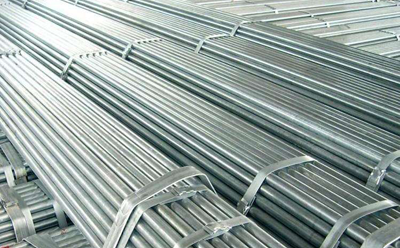

1、鍍鋅管：鋼管內外壁同時鍍有鋅層，使鋼管的防腐性能大大提高，能達到普通鋼管的15倍左右。鍍鋅管在儀表安裝中常用作穿線管和壓縮空氣輸送管道。

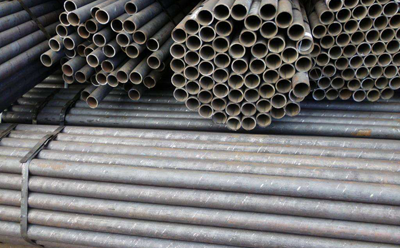

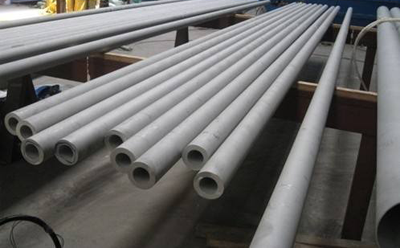

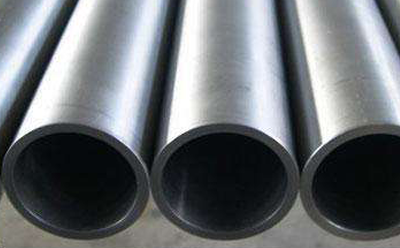

2、無縫鋼管：是一種具有中空截面、周邊沒有接縫的圓形管材；無縫管在工廠中常用作工藝管道和儀表導壓管。

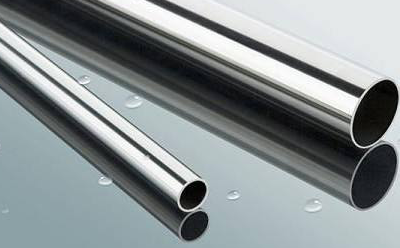

3、不銹鋼管；

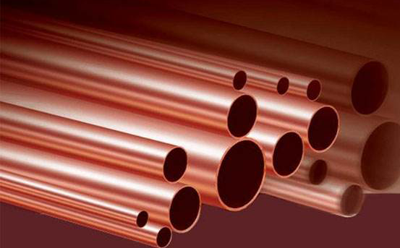

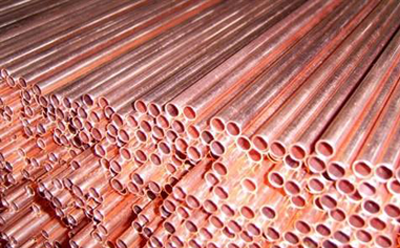

4、紫銅管：色金屬管一種。是壓制的和拉制的無縫管；





儀表常用接頭

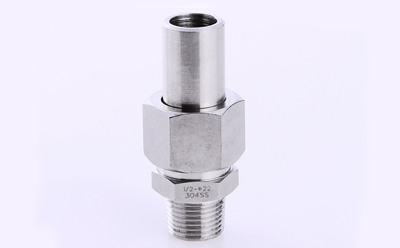

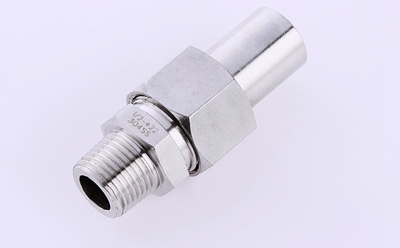

1、終端接頭

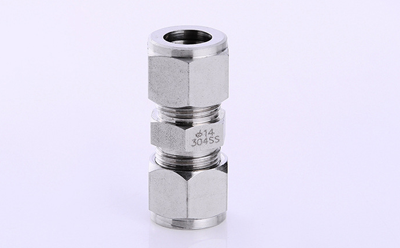

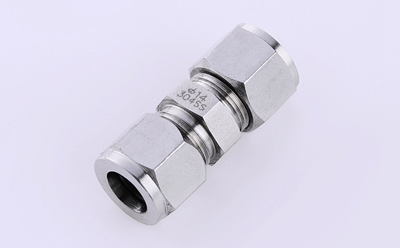

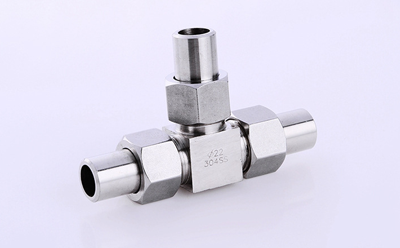

2、中間接頭

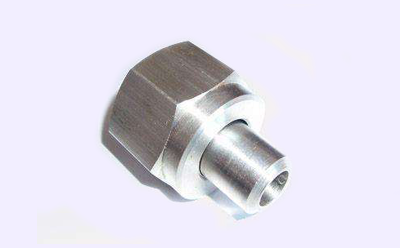

3、壓力表接頭

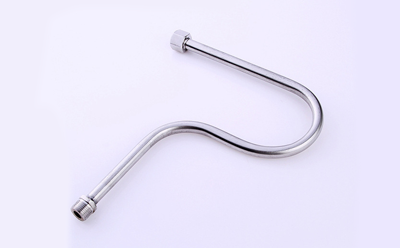

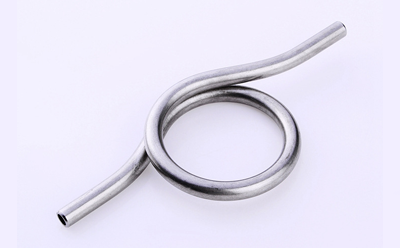

5、冷凝管

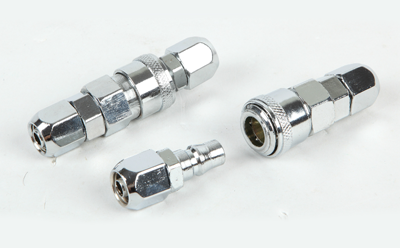

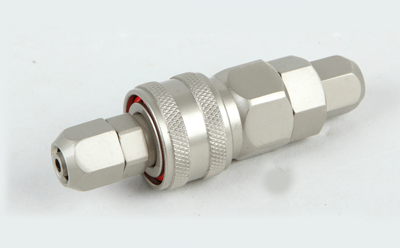

6、快速接頭：是一種不需要工具就能實現管路連通或斷開的接頭；





儀表常用閥門

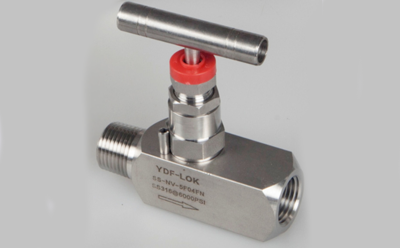

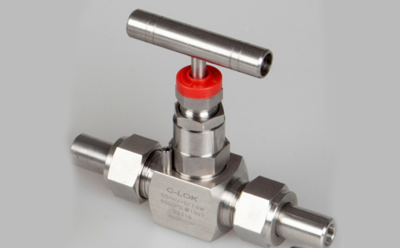

1、儀表針型閥

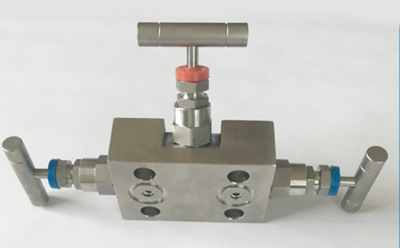

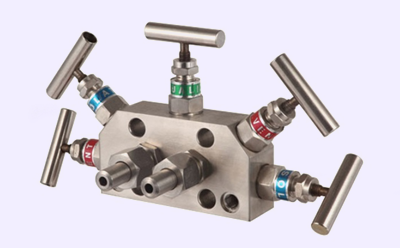

2、差壓變送器閥組

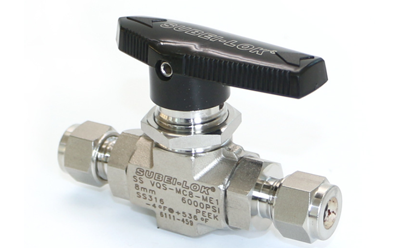

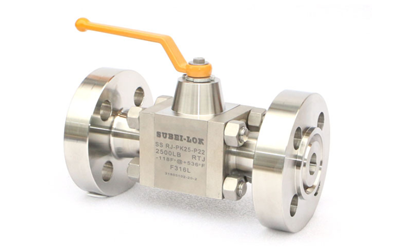

2、儀表球閥





儀表常用墊片
儀表常用墊片按材質細分可分為非金屬軟墊片、金屬復合墊片和金屬墊片三類。
1、非金屬軟墊片

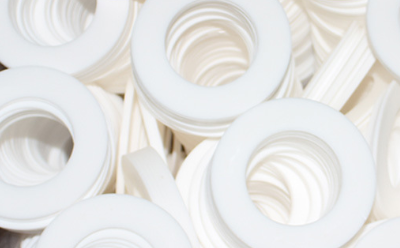

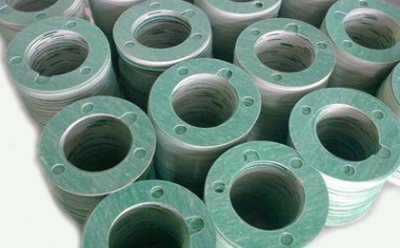

非金屬軟墊片可細分為橡膠墊片、石棉橡膠墊片、非石棉纖維橡膠墊片、聚四氟乙烯墊片和聚四氟乙烯包覆墊片幾種。





2、金屬復合墊片

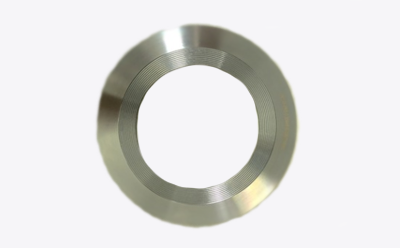

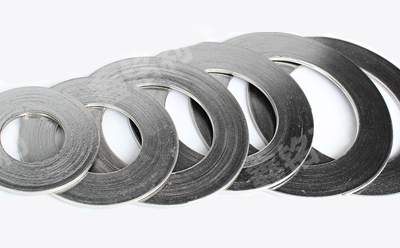

金屬復合墊片可分為金屬纏繞墊片、金屬?zèng)_齒板柔性石墨復合墊片、金屬包覆墊片、金屬波齒復合墊片和金屬齒型復合墊片幾種。

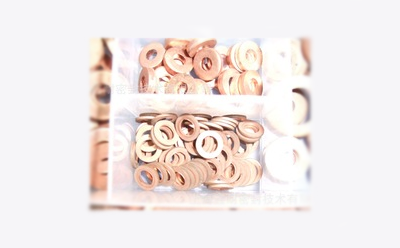

3、金屬墊片

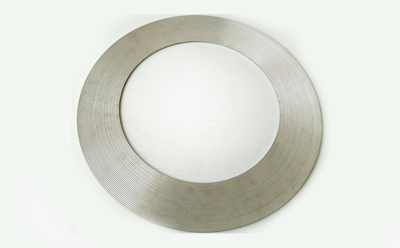

金屬墊片可分為金屬平墊片、金屬波紋形墊片、金屬齒型墊片、金屬環形墊片和金屬透鏡墊片幾種

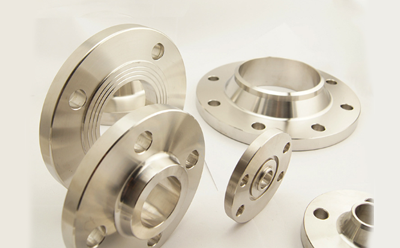

儀表常用法蘭

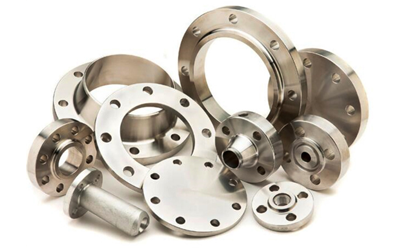

法蘭是管道施工的重要連接方式 ，儀表常用法蘭有對焊法蘭、平焊法蘭、凹面法蘭和法蘭蓋(盲板)幾種。

儀表常用螺栓

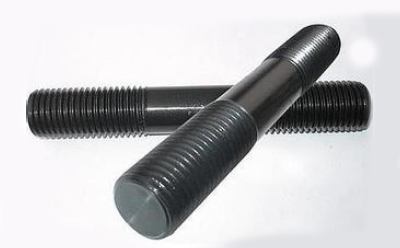

1、雙頭螺栓

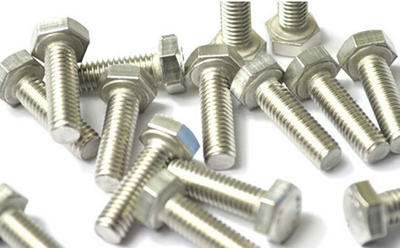

2、 單頭螺栓

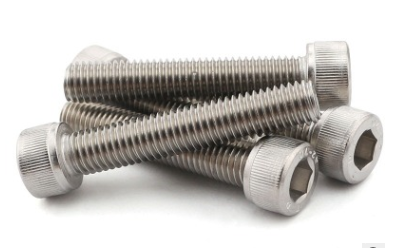

3、內六角螺釘

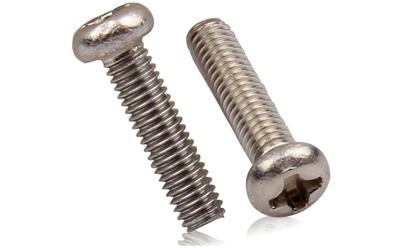

4、圓頭十字螺釘

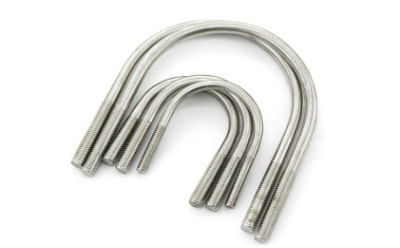

5、U型管卡

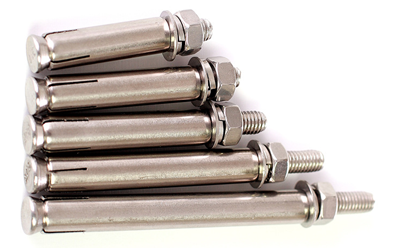

6、膨脹螺栓



儀表安裝常用備件

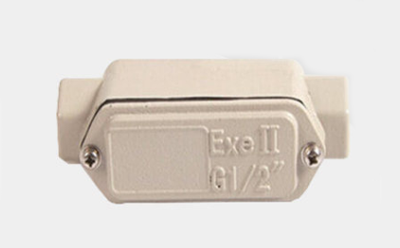

1、防爆接線盒

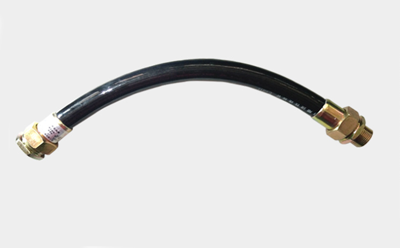

2、防爆撓性管

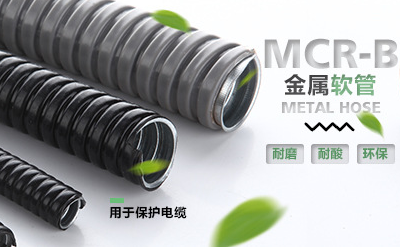

3、金屬軟管

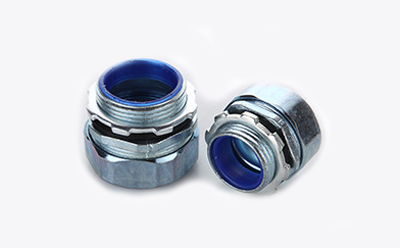

4、軟管接頭

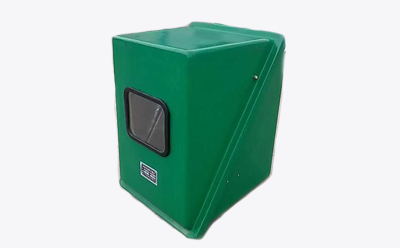

5、儀表保護箱

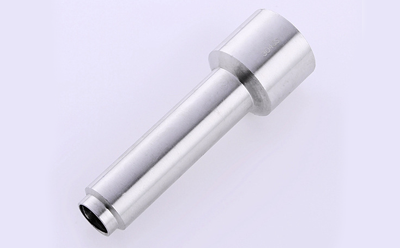

6、溫度傳感器安裝凸臺




儀表盤柜常用安裝材料

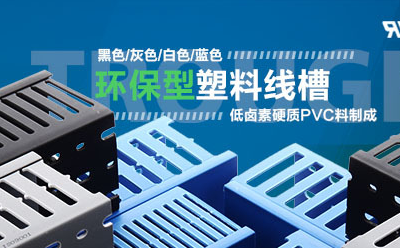

1、塑料線槽

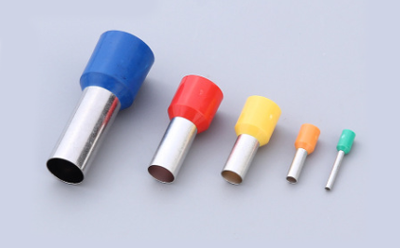

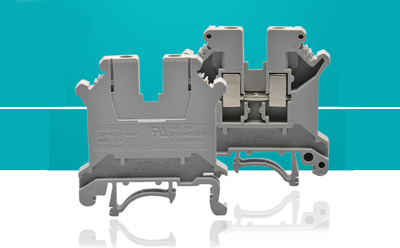

2、接線端子



3、接線端子

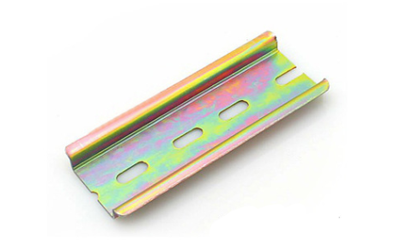

4、DIN導軌（常用固定接線端子、空開、導軌安裝的儀表）

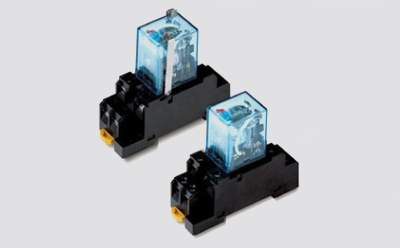

5、中間繼電器

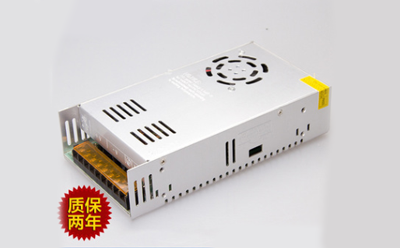

6、開關電源（常用于對DC24V電源的儀表提供隔離電源）

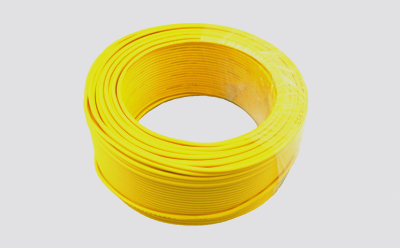

7、電線

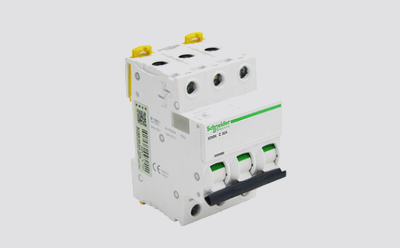

8、空開

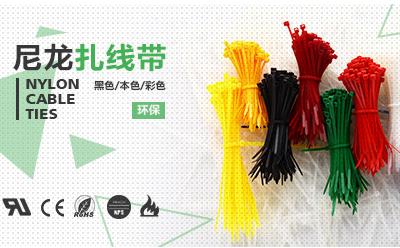

9、尼龍?jiān)鷰?/span>

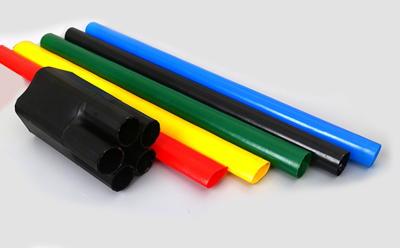

10、熱縮管

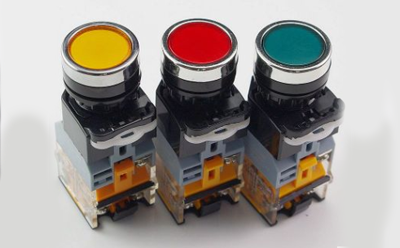

11、按鈕

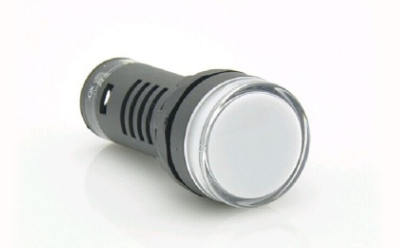

12、指示燈



儀表常用管件

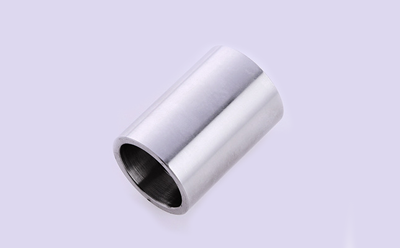

1、單頭短接

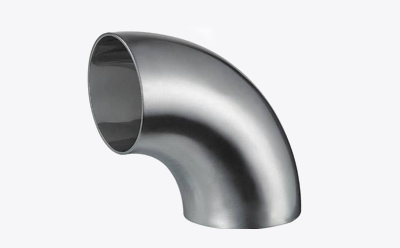

2、彎頭

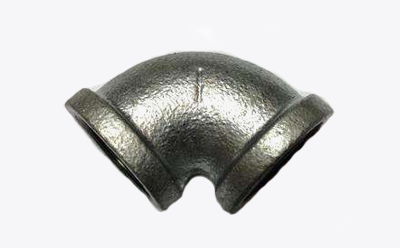

3、鍍鋅管彎通

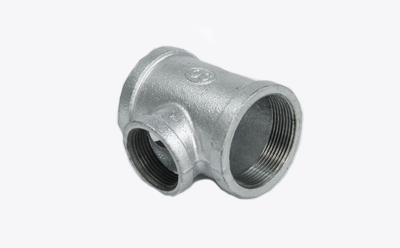

4、鍍鋅管三通

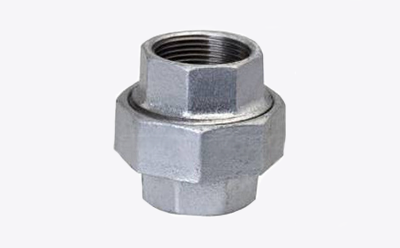

5、鍍鋅管活接

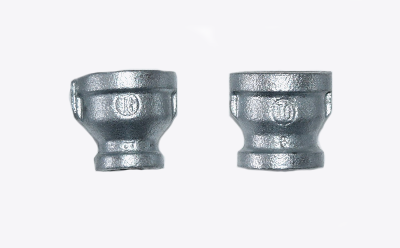

6、鍍鋅管變徑接頭
