八路閃光報警器特點
1、SWP-X803八路閃光報警器的輸入信號可選擇接點式開路報警、接點式閉路報警(通過拔插儀表內部短路環實現開路報警和閉路報警輸入的切換)或TTL電平。
2、SWP-X803八路閃光報警器具有多種報警控制輸出方式，可選擇閃光報警、聲音報警、繼電器報警觸點控制輸出。
3、閃光報警器面板按鍵與外接按鈕均可實現聲光報警器的“測試”與“消音”功能，方便現場的實際操作。
4、閃光報警器有報警接點信號輸出(無源繼電器觸點信號)，方便外接外部報警設備。
5、閃光報警內置蜂鳴器，報警時發出蜂鳴聲。
6、聲光報警器采用卡入式結構設計，與國產XXS系列閃光報警器兼容，便于安裝、維修和調換。
7、按國際標準程序進行設計，儀表可帶記憶功能。
8、采用CPU控制，輸入輸出均由光電隔離，整機抗干擾能力強
9、儀表可選擇交流AC220V或直流DC24V供電。
10、顯示器選用高亮度長壽命平面發光二極管，上排顯示四個紅色，下排顯示四個綠色。
11、云南昌暉儀表制造有限公司是昆明閃光報警器、聲光報警器專業生產廠，儀表質保期24個月。
關于閃光報警器記憶功能
1、若閃光報警器選擇“記憶”功能：當新的報警信號出現，則相應顯示器閃爍，蜂鳴器間歇蜂鳴，輸出繼電器觸點閉合。若新的報警信號已解除，該狀態仍保持，直到按下消音鍵。
2、若閃光報警器選擇“無記憶”功能：當新的報警信號出現，則相應顯示器閃爍，蜂鳴器間歇蜂鳴，輸出繼電器觸點閉合，當新的報警信號解除，對應的顯示器不亮，蜂鳴器停止蜂鳴，輸出繼電器觸點斷開。
3、戶通過拔插儀表內部短路環實現“記憶”功能用或“不記憶”功能。
八路聲光報警器外形尺寸:160(寬)×80(高)×140(深)mm；閃光報警器開孔尺寸:152(寬)×76(高)mm；聲光報警器重量：400g

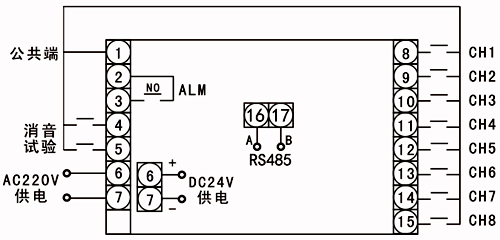

八路閃光報警器如何接線？
閃光報警器選型表
SWP-①②-③-④-⑤
①功能特征
[X]：聲光報警顯示
②八路閃光報警器控制作用
[803]：八路閃光報警器，160(寬)×80(高)mm外形
③八路閃光報警器指示方式
[0N]：高亮度平面發光二極管顯示(第一排燈光紅色，第二排燈光綠色)
④八路閃光報警器輸入信號
[A]：接點式閉路報警(標準出廠配置)
[B]：接點式開路報警
[C]：標準TTL電平
[D]：特殊規格
⑤八路閃光報警器供電電源
[省略]：AC220V供電(標準出廠配置)
[W]：DC24V供電
八路閃光報警器型號舉例
SWP-X803-0N-A
接點式閉路報警輸入閃光報警器，AC220V電源
SWP-X803-0N-B
接點式開路報警輸入閃光報警器，AC220V電源
SWP-X803-0N-C
標準TTL電平報警輸入閃光報警器，AC220V電源
SWP-X803-0N-A-W
接點式閉路報警輸入閃光報警器，DC24V電源
SWP-X803-0N-B-W
接點式開路報警輸入閃光報警器，DC24V電源
SWP-X803-0N-C-W
標準TTL電平報警輸入閃光報警器，DC24V電源
八路閃光報警器操作
1、閃光報警器上電后閃光報警器右下方紅色指示燈亮，表明電源已接通，若使用內部蜂鳴器，則蜂鳴約一秒鐘，然后顯示器逐個自檢完成后，進入工作狀態。
2、新的報警發生后，使用者按“消音”鍵，蜂鳴器停止蜂鳴，輸出繼電器觸點斷開。若報警信號仍未消除，則對應的顯示器亮，若報警信號已解除，則對應的顯示器不亮。
3、使用者若按“試驗”鍵，則閃光報警器八個顯示器同時閃爍，蜂鳴器間歇蜂鳴，輸出繼電器觸點閉合，閃光報警器處于測試狀態；放開“試驗”鍵，報警器自動進入工作狀態。
