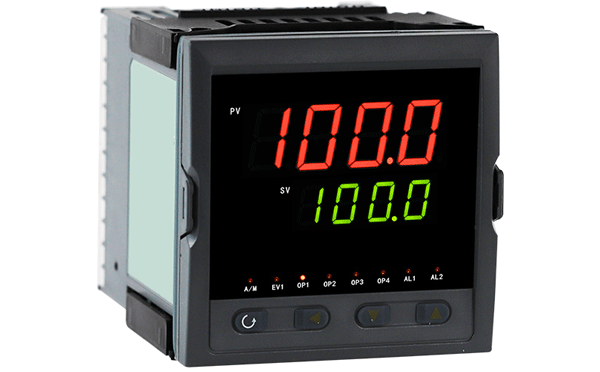

手動操作器特點
1、手操器可輸入兩路信號，兩排LED顯示窗口(PV顯示外給定值，SV顯示閥位反饋值，PV和SV窗口顯示方式可通過參數設置改變)
2、儀表為亞克力有機玻璃面板、硅膠按鍵，按鍵手感清晰柔和，動作準確可靠。該設計解決了手操器因頻繁操作出現按鍵失靈、傳統PVC面板老化破損的缺陷
3、手操器輸入、輸出有多重信號類型可供選擇和自由切換，現場適用性超過同類型產品
4、儀表精度0.2%，抗強干擾和低溫度漂移設計，高穩定性和長壽命，兩年質保
5、手操器輸入、輸入、電源和通信之間光電隔離，整機抗強干擾設計

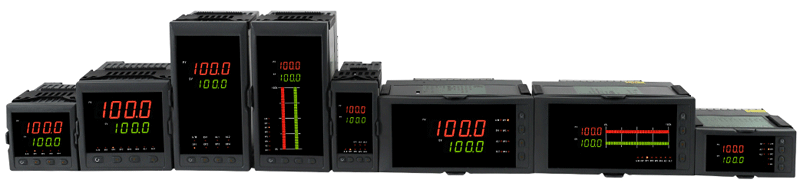

6、手操器有6種外形可供用戶選擇
7、手動操作器有1路模擬量控制輸出或者1組開關量控制輸出(正轉/反轉)
8、手操器可帶1路變送輸出(變送輸出電流電壓可切換，可設置為對應外給定值或閥位反饋值對應的變送輸出)
9、可實現手/自動無擾切換功能。手動操作器從手動切換到自動時，采用逼近算法，并帶切換限幅功能(本儀表特有)
10、參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。
手操器選型表
YR-GFY①②-③④⑤-⑥/⑦-⑧⑨⑩?-?-?-?
①手操器外形尺寸
[4]：96×48×110mm(開孔92×45mm)
[S4]：48×96×110mm(開孔45×92mm)
[7]：72×72×110mm(開孔68×68mm)
[9]：96×96×110mm(開孔92×92mm)

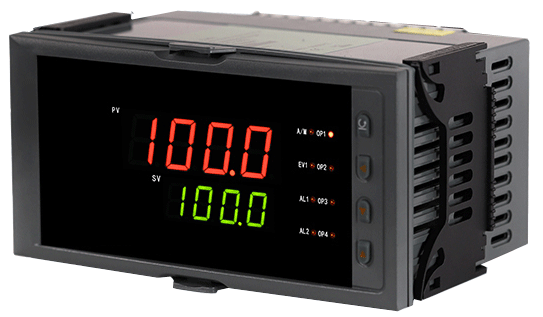

[8]：160×80×110mm(開孔152×76mm)
[S8]：80×160×110m(開孔76×152mm)

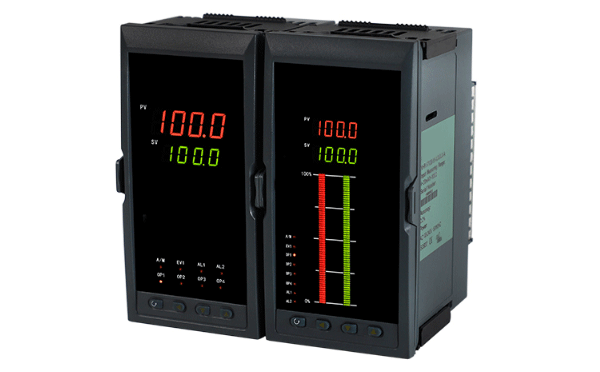

[T8]：160×80光柱手動操作器(開孔152×76mm)
[TS8]：80×160 光柱手動操作器(開孔76×152mm)
②控制作用
[35]：手操器
③通訊方式
[0]：無通訊接口
[2]：RS232通訊
[3]：RS232C打印接口
[8]：RS485通訊
④控制輸出(OUT1)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[8]：0-20mA(RL≤600Ω)
[9]：0-10V(RL≥4kΩ)
⑤輔助變送輸出(OUT2) 注：輔助變送輸出可通過二級參數“2T”設置為外給定值的變送輸出或閥位反饋的變送輸出
[0]：無變送輸出(見備注1)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250kΩ)
[5]：0-5V(RL≥250kΩ)
[8]：0-20mA(RL≤600Ω)
[9]：0-10V(RL≥4kΩ)
⑥外給定控制輸入類型
[12]：4-20mA輸入
[13]：0-10mA輸入
[14]：1-5V輸入
[15]：0-5V輸入
[16]：0-20mA輸入
[31]：0-10V輸入
[23]：全切換輸入
⑦閥位反饋輸入類型說明
[12]：4-20mA輸入(出廠預設)
[13]：0-10mA輸入
[14]：1-5V輸入
[15]：0-5V輸入
[16]：0-20mA輸入
[31]：0-10V輸入
[23]：全切換輸入
⑧報警1
[N]：無報警
[H]：上限報警(標準出廠配置)
[L]：下限報警
[M]：自動/手動狀態開關量輸出(無源觸點)
⑨報警2
[N]：無報警
[H]：上限報警
[L]：下限報警(標準出廠配置)
[M]：自動/手動狀態開關量輸出(無源觸點)
⑩報警3
[N]：無報警(標準出廠配置)
[H]：上限報警(僅模擬控制輸出時可選)
[L]：下限報警(僅模擬控制輸出時可選)
?報警4
[N]：無報警(標準出廠配置)
[H]：上限報警(僅模擬控制輸出時可選)
[L]：下限報警(僅模擬控制輸出時可選)
?外部開關量輸入
[N]：無外部開關量輸入(標準出廠配置)
[1]：強制手動開關量輸入(輸入觸點閉合時操作器進入手動狀態)
[2]：外部開關量輸入2-可定制
[3]：外部開關量輸入3-可定制
?饋電輸出
[N]：無饋電輸出(標準出廠配置)
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[2P(12/24)]：第一路12V，第二路24V饋電輸出
?手操器供電方式
[W]：DC24V供電
[T]：交流/直流 100-240V供電(交流50Hz)標準出廠配置
備注
1、選型時請根據接線圖來選擇功能,由于尺寸小的手操器接線端子少帶不了全功能,有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為72×72mm手操器不帶RS232C打印接口。
3、規格尺寸為96×48mm、48×96mm的手操器，接線端子25-36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的手操器繼電器觸點容量為AC220V/2A、DC24V/2A。
4、當儀表選擇開關量控制輸出功能時(正、反轉輸出)，報警輸出不超過2限。
常用手操器型號舉例
1、模擬量控制輸出
YR-GFY835-020-12/12-HLNN-N-N-T
YR-GFYS835-020-12/12-HLNN-N-N-T
YR-GFY935-020-12/12-HLNN-N-N-T
YR-GFY935-022-12/12-HLNN-N-N-T
YR-GFY835-022-12/12-HLNN-N-N-T
YR-GFYS835-022-12/12-HLNN-N-N-T
YR-GFYTS835-020-12/12-HLNN-N-N-T
YR-GFYTS835-022-12/12-HLNN-N-N-T
2、閥位控制正轉/反轉輸出
YR-GFY835-010-12/12-HLNN-N-N-T
YR-GFYS835-010-12/12-HLNN-N-N-T
YR-GFY935-010-12/12-HLNN-N-N-T
YR-GFY935-012-12/12-HLNN-N-N-T
YR-GFY835-012-12/12-HLNN-N-N-T
YR-GFYS835-012-12/12-HLNN-N-N-T
YR-GFYST835-010-12/12-HLNN-N-N-T
YR-GFYST835-012-12/12-HLNN-N-N-T
昌暉智能手操器接線圖

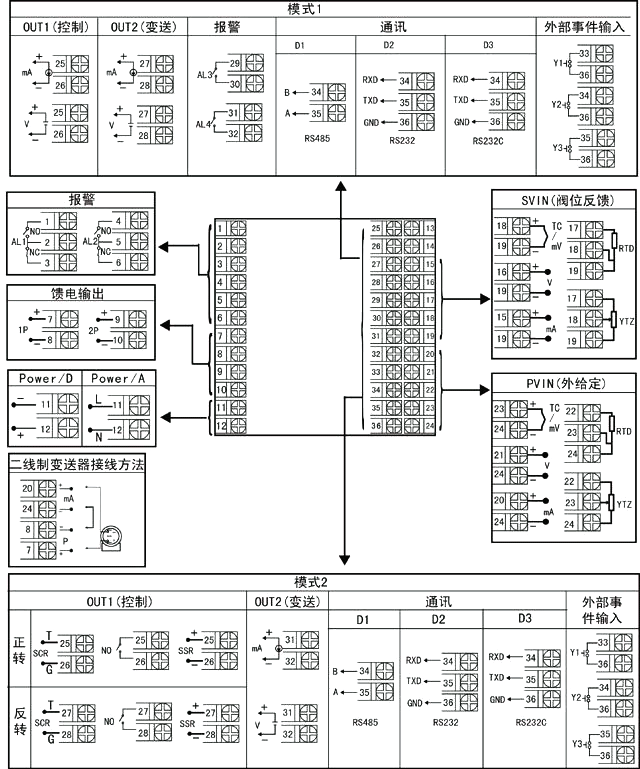

1、外形規格160×80、80×160、96×96、96×48和48×96手操器接線圖

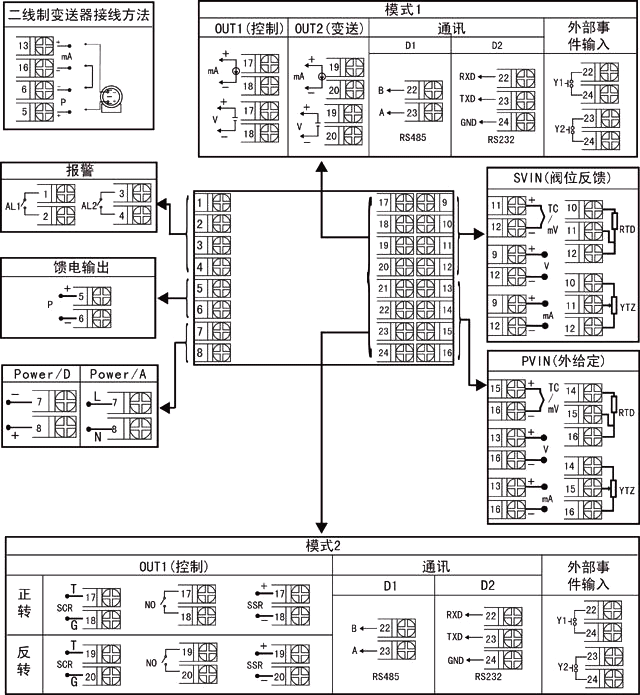

2、外形規格72×72mm智能手操器接線圖
關于手操器自動/手動輸出
①手操器在自動狀態下，手操器控制輸出量跟隨PV輸入信號，直接將PV輸出。這一過程可視手操器為導線，將控制器和執行器直接連通，手操器控制輸出值就是PV外給定輸入同步輸出值。
②手操器在手動狀態下，手操器控制輸出量跟隨手動設定值，手操器控制輸出由人工手動輸出，此時手操器相當于一臺模擬量輸出的信號發生器。
手操器如何實現無擾切換？
1、自動轉手動無擾切換過程
當自動轉手動切換過程中，手操器將原外給定值，當成手動給定值，以實現無擾切換。
2、手動轉自動無擾切換過程

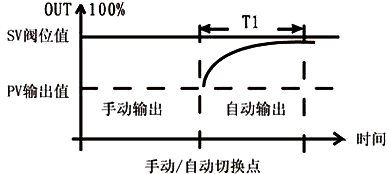

手操器將根據控制器設定參數中的積分時間，按控制逼近方法，自動跟隨PVin變化，轉回自動控制狀態。儀表采用積分逼近算法，控制輸出示意圖：
