1、S7-200的基本結構
西門子S7-200系列屬于整體式小型PLC，用于代替繼電器的簡單控制場合，也可以用于復雜的自動化控制系統。

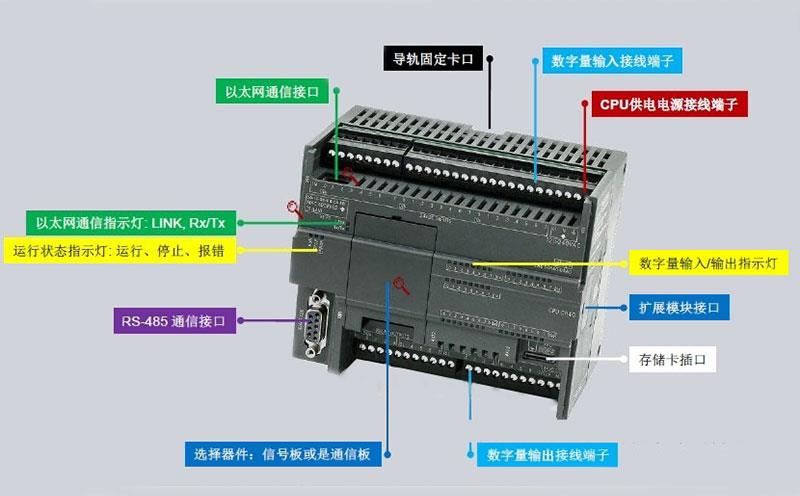

整體式PLC將CPU模塊、I/O模塊和電源裝在一個箱型機殼內，S7-200稱為CPU模塊。圖1中的前蓋下面有RUN/STOP開關、模擬量電位器和擴展I/O連接器。S7-200系列PLC提供多種具有不同I/O點數的CPU模塊和數字量、模擬量I.O擴展模塊供用戶選用，CPU模塊和擴展模塊用扁平電纜連接。
整體PLC還配備許多專用的特殊功能模塊，例如模擬量輸入/輸出模塊、熱電偶、熱電阻模塊、通信模塊等，使PLC功能得到擴展。
2、S7-200的CPU模塊
S7-200有5種CPU模塊，CPU221無擴展功能，適于做小點數的微型控制器；CPU222有擴展功能；CPU224是具有較強控制功能的控制器；CPU226和CPU226 XM適用于復雜的中小型控制系統。

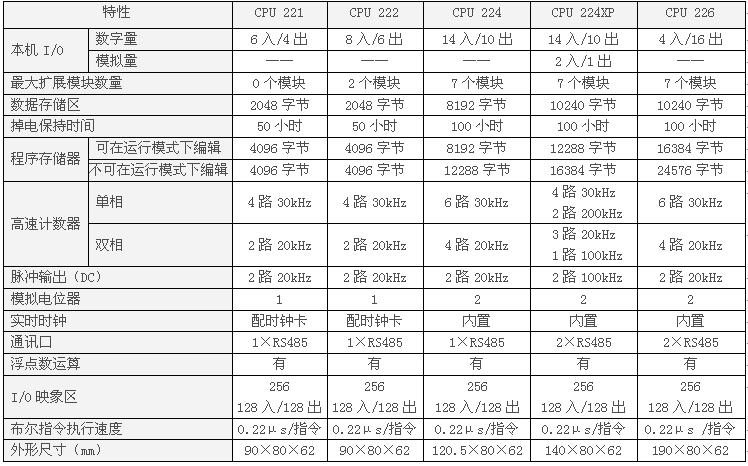

S7-200系列PLC不同型號CPU的技術參數如表1所示
S7-200有傳送、比較、移位、循環、求補碼、調用子程序、脈沖寬度調制、脈沖序列輸出、跳轉、數據轉換、算數運算、字邏輯運算、浮點運算、開平方、三角函數和PID控制指令等，采用主程序、最多8級子程序和中斷程序的程序結構，用戶可以使用1-255ms的定時中斷。用戶程序可設3級口令保護，有監控定時器（看門狗）功能。
數字量輸入中有4個用作硬件中斷，6個用于高速功能。32位高速加/減計數器的最高計數頻率為30kHz，可以對增量式編碼器的兩個互差90的脈沖列計數，計數值等于設定值或計數方向改變時產生中斷，在中斷程序中可以及時地對輸出進行操作。兩點高速輸出可以輸出頻率最高為20kHz頻率和寬度可調的脈沖列。
可選的存儲器卡可以永久保存程序、數據和組態信息，可選的電池卡保存數據的典型事件值為200天。DC輸出型電路用場效應晶體管（MOSFET）作為功率放大器元件，僅DV輸出型有高速脈沖輸出，最高輸出頻率為20kHz。
3、S7-200的擴展模塊
不同信號的S7-200 CPU上已經集成了一定數量的數字量I/O點，若實際需要的I/O點數超過該CPU的I/O點數時，則通過增加輸入/輸出擴展模塊來達到擴展功能、擴大控制能力。擴展模塊有輸入/輸出擴展、熱電偶/熱電阻輸入擴展和通訊擴展三種類型，通過總線連接器（插件）和CPU模塊連接。
擴展單元正常工作需要+5VDC工作電源，此電源由CPU通過總線連接器提供，擴展單元的24VDC輸入點和輸出點電源，可由基本單元的24VDC電源供電，但要注意基本單元所提供的最大電流能力。
CPU 221無I/O擴展能力；CPU 222最多可連接2個擴展模塊（數字量或模擬量）；CPU224和CPU226最多可連接7個擴展模塊。
（1）輸入/輸出擴展模塊
S7-200系列PLC目前提供如下擴展模塊：
①數字量輸入擴展模塊 EM221（8DI）；
②數字量輸出擴展模塊 EM222（8DO）；
③數字量輸入和輸出混合擴展模塊 EM223（8I/O，16I/O，32I/O）；
④模擬量輸入擴展模塊 EM231（3AI，A/D轉換時間為25μs，12位）；
⑤模擬量輸入和輸出混合擴展模板 EM235（3AI/1AO，其中A/D轉換時間為25μs，D/A轉換時間100μs，位數均為12位）
（2）熱電偶/熱電阻擴展模塊
熱電偶、熱電阻模塊（EM231）與CPU222，CPU224，CPU226配套使用，多種分度號熱電偶（mV信號）和熱電阻（電阻信號）可通過EM231模塊將信號送入S7-200。用戶通過EM231上的DIP開關來選擇熱電偶或熱電阻的分度號、接線方式、測量單位和開路故障的方向。
（3）通訊擴展模塊
除了CPU集成通訊口外，S7-200還可以通過通訊擴展模塊連接成更大的網絡。S7-200系列目前有兩種通訊擴展模塊：PROFIBUS-DP擴展從站模塊EM277和AS-i接口擴展模塊CP243-2。

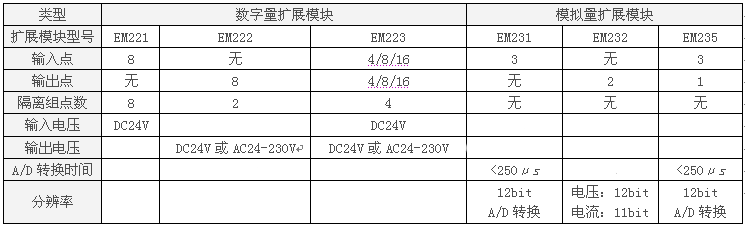

S7-200系列PLC輸入/輸出擴展模塊的主要技術性能如表2所示。
4、S7-200的通信功能
S7-200的CPU模塊自帶的RS485串行通信支持PPI、DP/T、自由通信口協議和PROFIBUS點對點協議。每個網絡最多126個站，最多32個主站。通信接口可以實現與下列設備的通信：運行編程軟件的計算機、文本顯示器TD200、OP（操作員面板）、以及S7-200 CPU之間的通信；通過自由通信口協議，可以與其他廠家的設備進行串行通信。
EM277 PROFIBUS-DP從站模塊用于將S7-200 CPU連接到PROFIBUS-DP網絡。通信速率為9600-12Mbit/s。
工業以太網通訊模塊CP243-1的通信速率為10Mbit/s或100Mbit/s，半雙工/全雙工通信，RJ-45接口使用TCP/IP協議。可用STEP 7-Micro/WIN軟件實現通過工業以太網配置和遠程編程服務（上載、下載程序，監視狀態），通過工業以太網連接其他的CPU，通過S7-OPC在計算機上處理數據。
EM241 Modem(調制解調器)模塊支持遠程維護或遠傳診斷、PLC之間的通信、PLC與PC的通信、給手機發送短消息等，EM241參數化向?qū)Ъ稍贛icro/WIN V3.2中。
通過CP243-2 AS-i通信處理器，S7-200 CPU可作為AS-i的主站，最多可連接62個AS-i從站，接入496個遠程數字量輸入/輸出點。
5、S7-200的編程軟件
STEP 7-Micro/WIN 32是專門為S7-200設計的在個人計算機Windows操作系統下運行的編程軟件。CPU通過PC/PPI電纜或插在計算機中CP 55111或CP 5611通信卡與計算機通信。通過PC/PPI電纜，可以在Windows下實現多主站通信方式。
STEP 7-Micro/WIN 32的用戶程序機構簡單清晰，通過一個主程序調用子程序或中斷程序，還可以通過數據塊進行變量的初始化設置。用戶可以用語句表（STL）、梯形圖（LAD）和功能塊圖（FBD）編程，不同的編程語言編制的程序可以相互轉換，可以用符號表來定義程序中使用的變量地址對應的符號，是程序便于設計和理解。
STEP 7-Micro/WIN 32為用戶提供兩套指令集，即SIMATIC指令集（S7-200方式）和國際標準指令集（IEC1131-1）方式。通過調制解調器可以實現遠程編程，可以用單次掃描和強制輸出等方式來調試程序和進行故障診斷。
S7-200是在美國德州儀器公式的小型PLC的基礎上發展起來的，S7-300/400的前身是西門子公司的S5系列PLC，其編程軟件為STEP 7。S7-200和S7-300/300雖然有許多共同之處，但是在指令系統、程序結構和編程軟件定方面均有相當大的差異。
SIMATIC S7-200 SMART訂貨數據
①中央處理單元CPU訂貨號
CPU SR20模塊 主要參數：AC/DC/RLY 12DI/8DO 訂貨號：6ES7 288-1SR20-0AA0
CPU SR40模塊 主要參數：AC/DC/RLY 24DI/16DO 訂貨號：6ES7 288-1SR40-0AA0
CPU ST40模塊 主要參數：DC/DC/DC 24DI/16DO 訂貨號：6ES7 288-1ST40-0AA0
CPU CR40模塊 主要參數：AC/DC/RLY 24DI/16DO 訂貨號：6ES7 288-1CR40-0AA0
CPU SR60模塊 主要參數：AC/DC/RLY 36DI/24DO 訂貨號：6ES7 288-1SR60-0AA0
CPU ST60模塊 主要參數：DC/DC/DC 36DI/24DO 訂貨號：6ES7 288-1ST60-0AA0
②I/O擴展模塊EM訂貨號
EM DI08數字量輸入模塊 主要參數：8×24VDC輸入 訂貨號：6ES7 288-2DE08-0AA0
EM DR08數字量輸出模塊 主要參數：8×繼電器輸出 訂貨號：6ES7 288-2DR08-0AA0
EM DR16數字量輸入/輸出模塊 主要參數：8×24VDC輸入/8×繼電器輸出 訂貨號：6ES7 288-2DR16-0AA0
EM DR32數字量輸入/輸出模塊 主要參數：16×24VDC輸入/8×繼電器輸出 訂貨號：6ES7 288-2DR32-0AA0
EM DT08數字量輸入/輸出模塊 主要參數：8×24VDC輸出 訂貨號：6ES7 288-2DT08-0AA0
EM DT16數字量輸入/輸出模塊 主要參數：8×24VDC輸入/8×24VDC輸出 訂貨號：6ES7 288-2DT16-0AA0
EM DT32數字量輸入/輸出模塊 主要參數：16×24VDC輸入/16×24VDC輸出 訂貨號：6ES7 288-2DT32-0AA0
EM AI04模擬量輸入模塊 主要參數：4路輸入 訂貨號：6ES7 288-3AE04-0AA0
EM AQ02模擬量輸入模塊 主要參數：2路輸出 訂貨號：6ES7 288-3AQ02-0AA0
EM AM06模擬量輸入/輸出模塊 主要參數：4路輸入/2路輸出 訂貨號：6ES7 288-3AM06-0AA0
EM AR02熱電阻輸入模塊 主要參數：2路通道 訂貨號：6ES7 288-3AR02-0AA0
③通信擴展信號板SB訂貨號
SB CM01通信擴展信號板 主要參數：R485/R232 訂貨號：6ES7 288-5CM01-0AA0
SB DT04數字量擴展信號板 主要參數：2×24VDC輸入/2×24VDC輸出 訂貨號：6ES7 288-5DT04-0AA0
SB AQ01模擬量擴展信號板 主要參數：1×12位模擬量輸出 訂貨號：6ES7 288-5AQ01-0AA0
