一、分類
垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5度，適用于測量管道振動小的清潔介質。
二、安裝方法

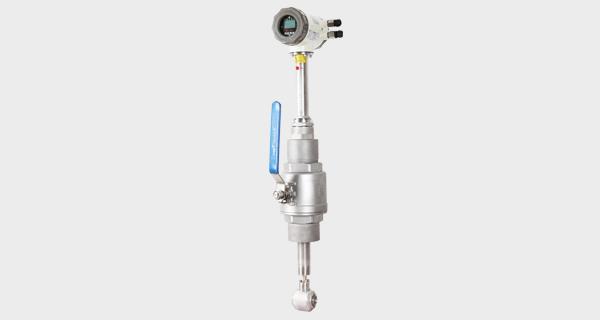

插入式電磁流量計傳感器插入點有兩種方法：
1、DN700口徑以下插入到被測管道的中心軸線上。
2、DN800口徑以上插入到管道內壁為管道的0.121D處。
三、插入式電磁流量計安裝要求
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量孔子閥門或采用低壓供水在線安裝。
3、首先將底座焊接到管道上，經DN100球閥安裝到安裝座上，注意球閥的長空腔向上，檢查球閥是否能全開全關，然后用開孔器打孔，最后將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
