“根據不同應用場景選擇不同效果的顯示大屏幕”是大屏幕選擇的根本。一個現代化、智能化控制室(指揮中心、調度中心、監控中心)往往大量的數據輸入要接收、顯示、分析與存儲，匯集通信、視聽、信息處理等技術手段，大屏幕成為各種信息匯總和顯示的不可或缺手段。LED、LCD、DLP等液晶拼接技術已經進入真正無縫時代，可供選擇的產品更是琳瑯滿目，但并非所有的顯示大屏幕都適合控制中心應用。“該選誰”“怎么選”都是探討的問題。昌暉儀表制造有限公司通過智慧水務大屏幕項目設計運行的經驗，分享總結大屏幕選型的經驗。
建設智慧水務調度中心采用集智能傳感、物聯網、云平臺、大數據分析等先進技術的在線監測一體化解決方案，實現城市污水處理廠，排污河道環境監測與設備全方位監測與監控，系統組成包括污水處理廠生產運行監測、排污河道綜合環境監測、雨水排污設備監控以及現場視頻圖像監控。
智慧水務調度中心管理系統是以數據采集/傳輸平臺為核心，運用智能傳感器技術、自動控制技術、專用數據分析技術和低功耗廣域網通訊網絡構成的綜合在線自動監測系統。系統是由：傳感層、傳輸層、平臺層3部分組成。

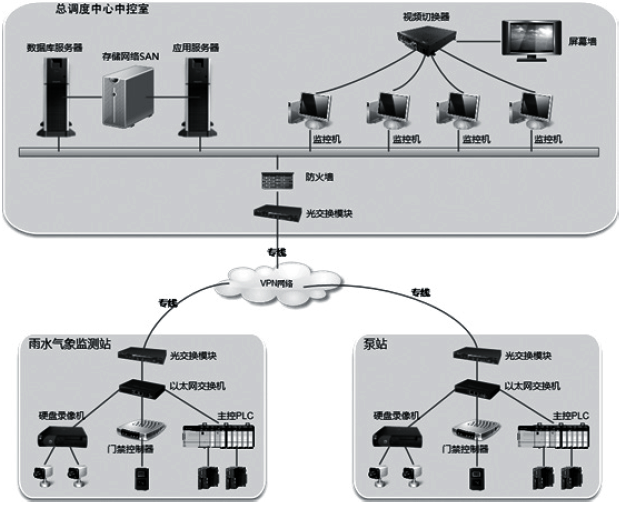

智慧水務調度中心管理系統拓撲圖
智慧水務調度中心實時再現獲取的工業流程信息和視頻監控的畫面，大屏幕顯示終端系統是不可或缺的重要核心設備。隨著物聯網技術的快速發展，大屏幕顯示終端在智慧水務項目的城市地理信息系統畫面展示，生產自動運行視頻畫面展示、保證安全生產方面的承擔作用越來越大。智慧水務調度中心重視工作質量，為了完善和體現控制室的先進性能，對于大多數的智慧水務調度中心控制室來說，顯示大屏幕選擇成了大家必然面對的一個問題。
控制室大屏幕的選擇和探討
1、大屏幕信號接入能力的考慮
控制室大屏幕需要滿足集中信息顯示、集中監控、集中調度指揮需要，并且能靈活呈現與管控信號，因此要求大屏幕必須可以可接入顯示各種活動視頻/RGB/網絡/其他數據信號。就目前主流DLP、LED和LCD顯示單元而言，DLP具備最為豐富的信號源接入能力，適合長時間顯示控制室高分辨率計算機信號的應用場景；LED在單元中無額外的輸入信號源接入，多用于戶外單一信號源顯示，在室內應用上，更適合顯示高亮度、大畫面、遠距離觀看的視頻；LCD可接入市場上主流信號，更加適合以視頻監控為主的應用場景。
智慧水務調度中心是對各種復雜情況或者特殊場景進行綜合調度的控制中心。調度中心將建立排污泵站、排污河道的應急調度指揮系統，通過三維仿真系統和GIS電子地圖直觀展示泵站、排污河道位置，以及各個泵站的收水區域范圍，根據實時的雨水氣象情報自動生成防汛預測報告，提前預判指揮全市防洪防汛排澇工作。因此，它是需要做到信息處理、監視和控制的綜合平臺。所以需調度的情況、場景越復雜，需要的信息傳輸設備和大屏顯示系統就越要精尖。考慮到調度中心的特殊需求，大幅度提高處理突發事件和指揮調度的工作效率，是調度中心的關鍵需求。因此，應該更加精準地配置調度中心各種資源，同時高度強調時效性，DLP大屏幕成為首選。
2、DLP、LED、LCD顯示效果對比
①分辨率和畫質
大屏幕保持持續地監控，那么對于用戶來說，調度室的大屏光線的柔和度就變得尤為重要，倘若光線過亮，對于用戶的眼睛來說是傷害很大的，作為長時間需要在控制室工作的工作人員而言，光源柔和才能保證眼睛長時間舒適的工作狀態。以一般家用電視屏幕為例，大多屏幕亮度在200-300尼克，這樣的亮度下，長時間觀看電視，雙眼也會有不適的感覺，而LCD顯示屏的亮度高達500-800尼克，這樣高的亮度，長時間觀看勢必會對工作人員的眼睛造成損傷。那么相對LCD顯示屏，DLP顯示單元，它的特點則將光線柔和到最低，使得人的肉眼在觀看監控畫面的時候能夠有更舒適的體驗，降低對眼睛的傷害。
現如今，LED光源的DLP顯示單元，作為DLP的主流光源，其亮度衰減遠遠優于早期的UHP的燈泡光源，在實際使用中其畫面色彩度、飽和度和對比度也遠超UHP燈泡光源的DLP顯示單元。
②拼縫
畫面切割感不利于控制室數字、圖形信號的精細化顯示。那么現在調度室也有經常應用的LCD超窄邊液晶拼接顯示單元，事實上在畫面顯示效果方面LCD顯示單元也會大打折扣，現在市場上主流的LCD顯示單元的拼縫在最小為雙邊1.8mm，最大乃至5.5mm，在控制室使用過程中，特別是如同水處理行業中需顯示精密儀器的畫面，這樣即便只有1.8mm的拼縫也會對有些管線圖造成圖像的缺失，可能導致某個元器件看不見，使畫面不夠完整，造成對監控調度乃至決策的失誤，這對于這些行業的監控來說，是非常致命的缺陷。
LED顯示單元，如今在市場上是越來越火熱，LED顯示單元的點間距從現在的P1.2到P3.5種類繁多，但是在調度室中依舊不推薦使用LED顯示單元，使用點間距2.5以上的LED顯示屏，會造成畫面的顆粒感；那么使用小間距LED顯示屏，作為大型的調度室而言，其價格昂貴，性價比實屬不高；其次LED顯示屏其裸露的燈珠，不僅壞點率高，而且還有藍光對眼睛造成傷害。
顯示設備的選擇錯誤將是調度中心的最大敗筆。就傳統大屏幕顯示設備，如DLP顯示單元、LCD超窄邊液晶顯示單元、LED顯示單元等的對比來看，DLP顯示單元從畫面、拼縫、價格而言都占有優勢。但是在傳統DLP顯示單元上有一個致命的缺點，就是體積過大。近幾年，市面上推出了全高清超薄前維護DLP顯示單元。它精薄的特點極具優勢。
超薄DLP為高清顯示畫面，與時俱進，符合當下最普遍的畫面比例16:9，與傳統的4：3比例相比較，超薄DLP在圖像的表達上，能夠更加清晰完整的呈現畫面。使得用戶在畫面呈現上有更好的視覺效果。而且，目前市場上主流的攝像頭的信號基本都已經是1920×1080全高清的分辨率，那么在顯示終端的要求上，就必須由高清視屏來呈現。如果還是用傳統的4：3的顯示單元，會造成圖像的變形、失真，傳統的DLP大屏幕已無法達到。再次，雖然LCD超窄邊液晶顯示單元，其所占用的安裝體積也不大，同樣也可以使用前維護支架實現正面維護，但是LCD卻不是一個最佳的選擇。
3、DLP、LED、LCD穩定性對比
DLP、LCD在產品穩定性上具有優勢。LED 單元是由成千上萬個分立元器件組成，可靠性不高。另，小間距LED燈芯容易受環境影響，特別是靜電、濕度等影響，導致LED失效。對于市政行業智慧水務的用戶而言，保持7×24h的持續續航是必不可少的，只有保證了續航的持久性才能穩定持續地進行監控。
4、DLP、LED、LCD使用壽命對比
DLP、LCD在產品穩定性上具有優勢。LED 單元是由成千上萬個分立元器件組成，可靠性不高。另，小間距LED燈芯容易受環境影響，特別是靜電、濕度等影響，導致LED失效。LCD超窄邊液晶顯示單元的亮度過高，不適合7×24h長時間的監控，對人眼的傷害太大；同時拼縫大，無法保持畫面的完整性，畫面呈現效果大大失分；而且LCD的使用壽命低，雖說很多廠家標稱是8×104h的使用壽命，但事實卻差強人意，因為7×24h的持續續航使用，LCD通常是不能達到這個數值的，對于LED光源的DLP顯示單元，其光源的使用壽命達1.0×105h，且它也沒有分色輪等易損部件，難以真正做到高可靠性。最后，LCD在使用過程中，如特別是有些監控畫面，可能幾個小時甚至幾十個小時，畫面是靜止的，如果畫面始終停留在一個固定的畫面中，LCD顯示屏就會產生灼屏的現象。
5、大屏幕安裝的空間需求
首先，現如今土地緊張，甚至可以說是寸土寸金，誰能有效地利用空間節省空間，誰就搶占了先機。傳統DLP體積龐大，除去本身大體積之外，還需要提供一個后維護空間，一般而言600mm-800mm的后維護空間，就傳統DLP的70吋的顯示單元而言，就需占用近2m的設備和維護空間，并且安裝、維護等操作都需要在屏幕后面，給用戶帶來了極大的不便。然而，全高清超薄前維護DLP顯示單元則是前維護設計，不僅其本身體積輕薄，其安裝和維護均在正面即可完成，讓用戶擁有極其方便快捷的美好體驗。
對于大多數的智慧水務調度中心控制室來說，全高清超薄前維護DLP顯示單元的前維護設計，不僅其本身體積輕薄，其安裝和維護均在正面即可完成，讓用戶擁有極其方便快捷的美好體驗；而且，相對LCD顯示屏，DLP顯示單元，它的特點則將光線柔和到最低，使得人的肉眼在觀看監控畫面的時候能夠有更舒適的體驗，降低對眼睛的傷害。因此，勢必成為用戶的不二選擇。
從昌暉儀表分享的智慧水務項目設計運行的經驗中不難看出：目前大屏幕選擇應首選DLP顯示單元。
