1、選擇無源觸點
用于連鎖的報警觸點應為無源開關量觸點，便于控制連鎖回路統一電壓等級。顯示控制儀的報警觸點通常為無源觸點，如果顯示控制儀的報警觸點定制為有源觸點，使用時必須注意，不能隨意替代通用顯示控制儀使用。
2、顯示控制儀報警觸點容量及常開、常閉
①判斷報警觸點用于連鎖時需要常開或常閉
顯示控制儀端子數量有限，功能越多占用的端子數量越多，通常顯示控制儀報警輸出為常開(也有常開或常閉同時提供的)，在需要常閉觸點的回路中應使用中間繼電器轉換觸點狀態(即將顯示控制儀常開報警觸點作為中間繼電器電源開關)。
②注意繼電器觸點容量

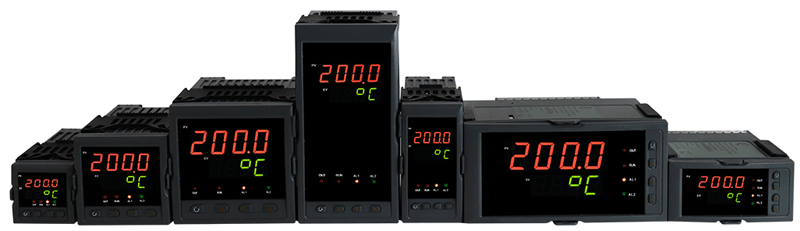

顯示控制儀報警信號通過繼電器輸出，用戶需要密切關注該顯示控制儀報警觸點容量是否滿足連鎖控制回路對電流的要求，比如昌暉YR-GNC系列顯示控制儀的報警觸點容量會因儀表外形尺寸大小而不同：160×80mm、96×96mm外形繼電器觸點容量為AC220V/2A、DC24V/2A；96×48mm、48×48mm外形繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。如果顯示控制儀報警觸點容量低于連鎖控制回路電流要求，需要增加觸點容量大的中間繼電器以滿足要求。
③報警觸點所帶負載為感性負載需要增加中間繼電器
如果連鎖控制回路中所帶負載為感性負載(比如電磁閥、交流接觸器等)，應增加中間繼電器將負載和顯示控制儀報警觸點進行隔離，這樣可以降低儀表干擾，提高系統可靠性和穩定性。
注：連鎖控制回路中使用中間繼電器，中間繼電器的作用一般為觸點容量擴容、電磁隔離、常開和常閉狀態之間的轉換、增加報警點的點數等。
3、不是所有顯示控制儀都適用于報警連鎖控制
無論低低限報警或高高限報警，顯示控制儀的報警工作原理都是測量值超過報警設定值即報警輸出，此時觸發連鎖動作。在此以軸承溫度高高限報警連鎖為例：某設備要求溫度超過65℃時高限報警，超過85℃時高高限聯鎖停車，使用的溫度傳感器為Pt100熱電阻。實際應用中假如Pt100熱電阻斷線或正在更換，但此時設備軸承溫度正常，顯示控制儀檢測到測量信號超限溢出，則高限報警和高高限報警都報警輸出，則設備超高溫連鎖停車。停車即事故，這是一個不屬于超溫連鎖的事故！現場需要真正超溫時才聯鎖停車！這個實際應用要求在顯示控制儀上是可以實現的，那就是使用帶有輸入信號斷線處理功能的顯示控制。斷線處理功能簡單說就是在輸入信號斷線時在顯示器上提示操作人員及時處理，但報警繼電器不動作。
昌暉儀表生產的顯示控制有經濟型顯示控制YR-GFC系列和高性能顯示控制YR-GNC系列，YR-GNC系列即帶有輸入信號斷線處理功能，用戶在儀表上可設置輸入信號斷線時儀表顯示狀態(有歸零、量程最大值、歷史最大值、保持不變幾種顯示狀態)。假如遇到舉例的現場工況，操作人員即可檢查更換出問題的Pt100熱電阻，即可避免一個不屬于超溫連鎖的事故的發生。
所以選擇顯示控制儀用于低低限報警連鎖或高高限報警連鎖，該顯示控制儀帶信號斷線處理功能更有利于提高系統穩定性。
4、用于連鎖時需要選擇幾個報警輸出的顯示儀表
通用顯示控制都是兩限報警輸出，即有兩個報警輸出，用戶可將報警輸出組態為高/低限報警、高高/高限報警和低低/低限報警三種模式，滿足現場某些參數要求上限、下限越限報警的要求。但也有極少數重要參數既要求高限、低限越限報警，也要求高高限、低低限限越限報警用于連鎖，即所謂四限報警。如像一些涉及大型設備停車連鎖的報警條件，有時要求高限、低限越限信號僅用于聲光報警，即所謂預報警，可由操作人員根據現場情況決定處置方式，而高高限、低低限越限時信號才進入連鎖系統使設備停車。這樣的要求以往需要多臺報警顯示儀才能完成。現在用昌暉四限報警的顯示控制儀一臺就可以完成這一功能。
