①儀表回路包文檔是由一系列的設計文件、施工過程文件、供貨廠家文件組成的，回路包的封面及目錄在回路包的制作前由建設單位、設計、監理單位、生產運行單位、施工單位組成的回路包管理團隊來確定，確定后原則上不再進行修改。
②儀表回路包文檔建立的過程主要包括：儀表回路包的內容格式討論確定階段；資料收集階段；文檔制作階段；檢查驗收階段。
③這一期間有大量的文檔資料需要制作，需要集中人力物力完成。圖1是一張某裝置儀表回路包的交工文件目錄，可以根據項目的具體需求對內容進行增減。

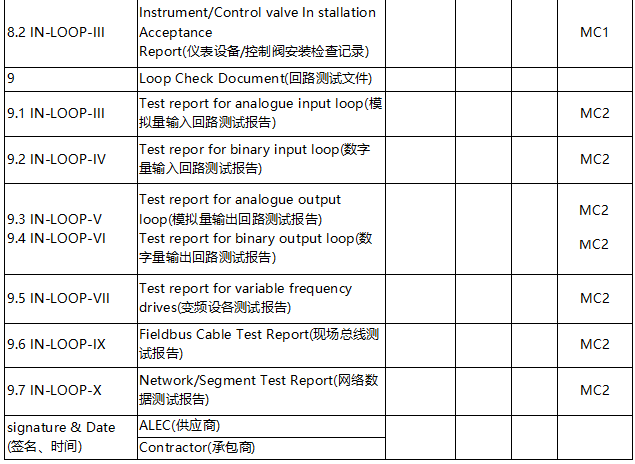

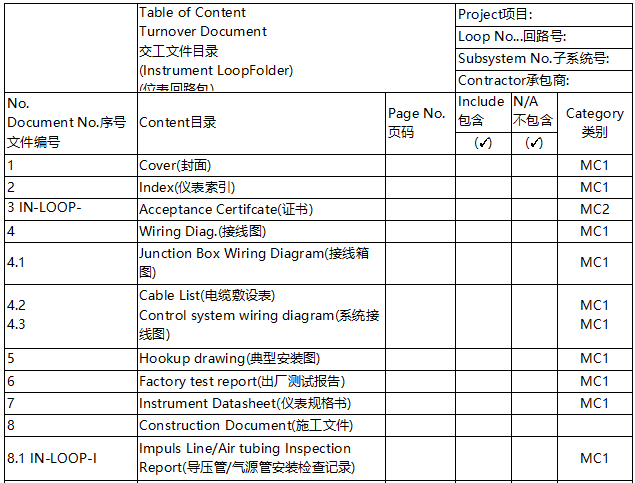

圖1 某裝置儀表回路包交工文件目錄
◆目錄：儀表回路包目錄包含了回路號、回路包內容、回路所屬子系統號等重要信息，必須在儀表回路包制作前經回路小組確認，也是檢查回路包文檔資料是否完整的依據，制作時根據儀表回路包的內容選擇“包含”或“不包含”。
◆證書：證書是儀表回路包的“身份證”，和回路號一樣在系統中是唯一的，證書的確認需要施工單位、生產單位、PM單位、監理單位在對工程實體進行驗收合格無遺留尾項并且系統調試完成后簽訂，證書的簽訂意味著工程實體由施工單位正式交接給生產單位。
◆設計資料：回路包中需要的設計資料主要包括：
①儀表索引表-生成回路包號，檢索回路包中包含的設備和回路。
②儀表回路圖-檢索控制室至現場設備的連接方式。
③儀表接線圖-檢索現場儀表、中間接線箱、儀表系統盤柜的接線。
④儀表規格書-檢索儀表設備的信息。
⑤儀表典型安裝圖(HOOK-UP)-檢索現場儀表的安裝形式。
⑥儀表平面布置圖-檢索儀表的安裝位置。
◆廠家資料：回路包中需要的廠家資料主要包括：
①設備出廠合格證。
②設備出廠計量檢定報告。
③節流裝置計算書。
④成套設備的資料等。
◆施工過程資料：
①設備安裝檢查記錄，主要包括：儀表單校檢查；儀表安裝位置與流程圖位置是否相符檢查；儀表管線安裝檢查；儀表電纜安裝檢查；電纜校接線檢查；接地系統安裝檢查；Tube管安裝檢查(含強度、嚴密性試驗)；氣源管安裝檢查(含強度、嚴密性試驗)。
②通道測試記錄。
③儀表回路試驗記錄。
④尾項清單。
