1、過程檢測儀表及顯示儀表安裝
①過程檢測儀表及顯示儀表安裝工程量清單項目：
◆溫度儀表

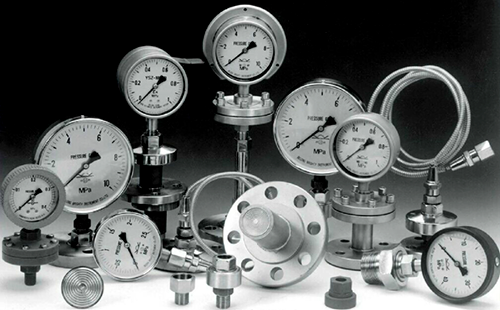

◆壓力儀表
◆流量儀表
◆物位儀表
◆顯示儀表
②適用范圍：適用于石油化工生產裝置和配套系統中的自動化儀表設備安裝工程，包括溫度、壓力、流量、物位等過程檢測儀表及顯示儀表的安裝。
③清單項目工程內容：工程內容包括儀表本體安裝、調試，儀表接頭安裝，取源部件配合安裝，校接線，掛位號牌，安裝調試記錄整理。還包括以下內容：
◆溫度計套管安裝
◆壓力式溫度計溫包安裝、毛細管敷設固定
◆壓力表彎制作安裝、輔助容器安裝
◆流量計轉換、放大、遠傳、顯示部分的安裝調試
◆節流裝置及在線流量計配合安裝
◆浮標液位計安裝，包括鋼絲繩、浮標、滑輪及臺架安裝
◆鋼帶液位計安裝，包括平衡錘、保護罩、浮子、鋼帶安裝，成套儀表及附件的安裝、調試、試漏
◆儲罐液體稱重儀安裝，包括鐘罩、稱重儀安裝、引壓管安裝及試壓
◆其他物位儀表安裝，包括其他成套儀表和附件安裝
◆放射性儀表放射源配合安裝、調試，放射源保護管、安全防護、放射性料位計本體安裝及調試等
◆過程檢測儀表脫脂
◆盤裝儀表的盤修孔
④工程量計算規則：過程檢測儀表安裝及顯示儀表按設計工程量，以 “臺” 為計算單位。
2、過程控制儀表安裝
①過程控制儀表安裝工程量清單項目：
◆電動單元組合儀表
◆氣動單元組合儀表
◆電子式綜合控制裝置
◆智能程控儀表
◆基地式調節儀表
◆執行儀表
②適用范圍：適用于石油化工生產裝置和配 套工程的電動單元組合儀表、氣動單元組合儀表、電子式綜合控制裝置、智能程控儀表、基地式調節器、執行儀表安裝。
◆電動單元組合儀表適用于電動變送單元、顯示單元、調節單元、安全柵及其他輔助單元儀表。
◆氣動單元組合儀表適用于氣動變送單元、顯示單元、調節單元及其他單元儀表。
◆電子式綜合控制裝置適用于組裝式電子綜合控制裝置顯示儀表、操作器、調節組件、I/O組件及其他組件。
◆智能程控儀表適用于固定程序單回路調節器、可編程儀表、多功能可編程儀表。
◆基地式調節儀表適用于氣動(電動)調節器、氣動(電動)調節記錄儀。
◆執行儀表適用于氣動(電動)執行機構、智能執行機構、氣動(電動)調節閥、智能調節閥、 自力式調節閥、電磁閥及執行儀表附件。
③清單項目工程內容：工程內容包括儀表本體安裝、調試，儀表接頭安裝，校接線，掛儀表位號牌、安裝校驗記錄整理。還包括以下內容：
◆法蘭液位變送器、壓力式溫度儀表的毛細管敷設固定
◆差壓變送器的閥門組件安裝
◆氣動變送器的空氣過濾器減壓閥安裝
◆管道上安裝的內藏孔板流量變送器、調節閥、電磁閥、自力式調節閥的本體配合安裝，電動執行機構、電動調節閥安裝，包括伺服放大器安裝
◆變送器、調節閥脫脂
◆調節閥試驗器具的準備、 閥體強度試驗，閥芯泄漏性、膜頭氣密性、嚴密度試驗，滿行程變差、線性誤差、靈敏度試驗及閥門研磨
◆輔助容器、儀表立柱安裝
④工程量計算規則：過程控制儀表安裝按設計工程量，以“臺” 為計算單位。
3、機械量儀表及分析儀表安裝
①機械量儀表及分析儀表安裝工程量清單項目：
◆機械量儀表安裝
◆分析儀表安裝
◆分析柜、分析金屬小屋安裝
②適用范圍：適用于石油化工生產裝置和配套系統工程的機械量儀表、分析儀表及分析柜、分析金屬小屋安裝。
◆機械量儀表安裝適用于旋轉機械檢測裝置、皮帶跑偏打滑檢測裝置、秤重傳感器、秤重顯示儀、電子皮帶秤、可編程序秤重裝袋裝置
◆分析儀表安裝適用于環境監測取樣預處理裝置、其他過程分析取樣預處理裝置、工業氣相色譜儀、質譜儀、可燃氣體熱值指數儀、紅外線分析儀、氧化鋯及其他分析儀表
◆分析金屬小屋安裝適用分析小屋本體安裝
③清單項目工程內容：包括儀表本體安裝、調試，附件安裝，校接線，常規、單元檢查，功能測試，接地，掛儀表位號牌，安裝校驗記錄整理。還包括以下內容：
◆機械量儀表安裝包括探頭、傳感器、傳動結構、測量架、皮帶秤稱量框、托輥的配合清點、安裝和安全防護等
◆分析儀表安裝包括取樣部件配合安裝，探頭、通用預處理裝置、轉換裝置、顯示儀表安裝，冷卻器、水封、排污漏斗、防雨罩制作安裝
◆分析系統數據處理和控制設備調試及接口試驗
◆分析儀表校驗用標準樣品標定
◆分析柜、分析金屬小屋組裝，儀表盤開孔、密封、安全防護及接地電阻測試
④工程量計算規則：機 械量儀表及分析儀表安裝按設計工程量，以“臺(套)”為計算單位。
4、集中監測與控制裝置安裝
①集中監測與控制裝置安裝工程量清單項目：
◆安全檢測裝置安裝
◆工業電視安裝
◆遠動裝置安裝
◆順序控制裝置安裝
◆信號報警裝置安裝
◆數據采集及巡回檢測報警裝置安裝
②適用范圍：適用于石油化工生產裝置和配套系統的集中監測與控制裝置安裝。
◆安全檢測裝置安裝適用于可燃氣體報警裝置、火焰監測裝置、 自動點火裝置、漏油監測裝置、高阻檢測(漏)裝置安裝
◆工業電視安裝適用于攝像機、 顯示器、操作器、分配器、補 償器、切換器等設備安裝調試
◆遠動裝置安裝
◆順序控制裝置安裝適用于繼電聯鎖保護系統、邏輯監控裝置、氣動順控裝置、智能順控裝置安裝
◆信號報警裝置安裝適用于閃光信號報警裝置、智能閃光信號報警裝置、繼電線路報警系統安裝及繼電器箱、柜安裝
◆數據采集及巡回檢測報警裝置安裝
③清單項目工程內容：工 程內容包括儀表本體安裝、調試，掛位號牌，校接線，接地，接地電阻測試，常規檢查，安裝調試記錄整理。還包括以下內容：
◆安全檢測裝置安裝包括探頭、檢出器安裝調試；固定式自動點火裝置安裝包括電源、激磁連接導線、火花塞安裝，自動點火系統的順序邏輯控制和報警系統安裝調試
◆工業電視攝像機安裝包括電動轉臺、吹掃裝置、冷卻裝置及照明等附屬設備安裝
◆遠動裝置安裝包括過程I/O點試驗，信息處理，單元檢查，基本功能(畫面顯示報警等)、設定功能、自檢功能測試，打印、制表、遙控、測控、遙信、遙調功能測試，以遠動裝置為核心的被控與控制端、操作站、監視變換器、輸出驅動繼電器系統調試
◆順序控制裝置安裝包括聯鎖保護系統線路檢查、設備元件檢查調試、邏輯監控系統修改主令功能圖、輸入輸出信號檢查、 功能檢查、排錯，凸輪式與氣動順序裝置調整模塊或定時盤、設定動作程序等
④工程量計算規則：集中監測與控制裝置按設計工程量，以“套”為計算單位。
5、工業計算機安裝
①工業計算機安裝工程量清單項目：
◆工業計算機設備安裝
◆管理計算機配合調試
◆基礎自動化控制裝置配合調試
◆現場總線儀表安裝
◆現場總線控制系統配合調試
②適用范圍：適用于石油化工生產裝置和配套系統工程的工業計算機安裝。
◆工業計算機設備安裝適用于工業計算機機柜、顯示操作臺柜、編組柜、組件柜、通用工業計算機臺柜安裝，計算機外部設備打印機、拷貝機、打印機拷貝機選擇器、CRK式編程器(組態/終端器)安裝，輔助存儲裝置安裝
◆管理計算機配合調試適用于過程控制管理計算機、生產管理計算機配合調試
◆基礎自動化控制裝置配合調試適用于分散控制系統(DCS)、安全儀表系統(SIS)、可編程序控制器(PLC)、直接數字控制裝置(DDC)配合調試
◆現場總線儀表安裝
◆現場總線控制系統(FCS) 安裝及配合調試
③清單項目工程內容：
◆工業計算機設備安裝包括柜、 臺及外部設備、輔助存儲裝置安裝、風機溫控、電源部分檢查、外部設備校接線及功能測試、場地消磁、接地、接地電阻測試、安裝檢查記錄整理等
◆管理計算機配合調試包括配合硬件檢查、測試、功能調試及記錄整理
◆基礎自動化控制裝置配合調試包括配合硬件檢查、測試、配合設定、排錯以及操作監視功能、應用功能檢查、回路試驗；配合I/O信號檢查、調試、配合直接數字控制裝置(DDC)輸入輸出轉換功能、操作功能檢查、回路試驗等
◆現場總線儀表安裝包括總線儀表及通信網絡過程接口、總線服務器、網橋、總線電源、電源阻抗器等安裝
◆現場總線控制系統配合調試包括配合硬件檢查、測試，配合設定、排錯及應用功能、通信功能檢查、回路試驗等。
④工程量計算規則：
◆工業計算機設備安裝及配合調式按設計工程量，以“臺”為計算單位。
◆管理計算機配合調試按設計工程量(所帶終端數),以“套”為計算單位。
◆基礎自動化控制裝置配合調試按設計工程量，以“點”為計算單位，以過程輸入(輸出)模擬量、脈沖量(均以“點”為單位)和數字量(以“8 點”為單位)的實際總點數計算。即：總點數=模擬量點數+脈沖量點數+1/8數字量點數
◆現場總線儀表安裝按設計工程量，以“臺”為計算單位。
◆現場總線控制系統配合調試按設計工程量，以“套”為計算單位
6、儀表盤、儀表柜、儀表箱安裝
①儀表盤、儀表柜、儀表箱安裝工程量清單項目：儀表盤、柜 、箱安裝
②適用范圍：適用于石油化工生產裝置和配套系統工程的儀表盤、柜、操作臺、供電箱、儀表保溫(保護)箱安裝
③清單項目工程內容：儀表盤、柜、箱、操作臺安裝包括本體安裝、減震器制作安裝，盤柜接線檢查，多點切換開關及其他元件安裝，接地及電阻測試
④工程量計算規則：
儀表盤、柜 、箱安裝按設計工程量， 以“臺(塊)為計算單位。
7、自控主要材料安裝
①自控主要材料安裝工程量清單項目：
◆管路敷設
◆尼龍管纜
◆銅管纜
◆閥門
◆光纜
◆光電端機
◆光纖中繼端測試
◆帶專用插頭系統電纜
◆電纜及補償導線(電纜)
◆電氣保護管
◆撓性管
◆電線(盤柜配線)
◆伴熱電纜
◆伴熱元件
◆電纜橋架
◆金屬支架制作安裝
②適用范圍：適用于石油化工生產裝置和配套系統工程的自控主要材料安裝，包括管路、閥門、管纜、光纜及光纖設備、電纜、補償導線(補償電纜)、電氣保護管、撓性管、絕緣導線、電伴熱材料、電纜橋架安裝及金屬支架(支座、臺座等)制作安裝
③清單項目工程內容：
◆儀表管路敷設包括管道預制、安裝，無損檢測(不包括射線探傷檢驗)、脫脂、強度試驗、泄漏性試驗、吹掃，安裝試驗記錄整理，配合射線探傷
◆儀表閥門包括試壓、安裝、研磨及脫脂
◆管纜敷設包括接管箱安裝
◆光纜敷設包括光纜接頭制作、光纜終端頭及光纜堵塞
◆中繼段測試包括光纖特性測試、電氣性能測試、護套對地測試、故障處理
◆電纜及補償導線敷設包括電纜頭制作、接線箱(盒)端子板外部接線、端子板校接線
◆電氣保護管包括接線箱、穿線盒及隔離密封盒安裝
◆電線(盤柜配線)敷設包括端子板、盤內匯線槽安裝、端子板校接線、盤柜接線檢查
◆組裝式橋架安裝包括組件現場裝配及電纜橋架敷設
◆金屬支架制作安裝包括機柜、儀表盤(柜、箱)、操作臺的底座、基礎槽鋼制作安裝，儀表設備、管路用支座、支托架制作安裝及穿墻板等
④工程量計算規則：管道、管纜、電纜、光纜、保護管等按設計工程量，以 “米”為計算單位，閥門以“個”為計算單位，光電端機“臺”為計算單位，光纖中繼端測試以“段”為計算單位，帶專用插頭系統電纜、撓性管、伴熱元件以“根”為計算單位，電纜橋架和金屬支架以“噸”為計算單位。
