YR-GFRP系列頻率/轉速表采用全自動貼片封裝工藝，具有很強的抗干擾能力，并具有多種輸出功能和控制功能，與多種轉速傳感器配套，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
轉速表特點
◆ 6位LED數碼顯示，顯示范圍寬
◆ 頻率測量范圍：1-34kHz，最大輸入幅值：24VDC，最小分辨率：0.01Hz
◆ 具備“上下限報警”、“延時報警”、“報警延時復位”功能，帶LED報警燈指示
◆ 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
◆ 輸出、電源、通訊相互之間采用光電隔離技術
◆ 具備多種外形尺寸及樣式供用戶選擇
◆ 面板輕觸式按鍵設置，參數置斷電永久保存
轉速表面板
昌暉儀表生產的頻率轉速表有三種外形尺寸可供用戶選擇：

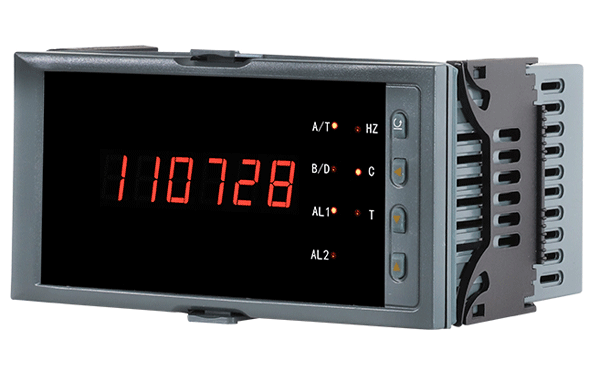

①外形：160×80mm； 型號：YR-GFRP801/YR-GFRP801803
②外形：96×48mm；型號：YR-GFRP401/YR-GFRP403

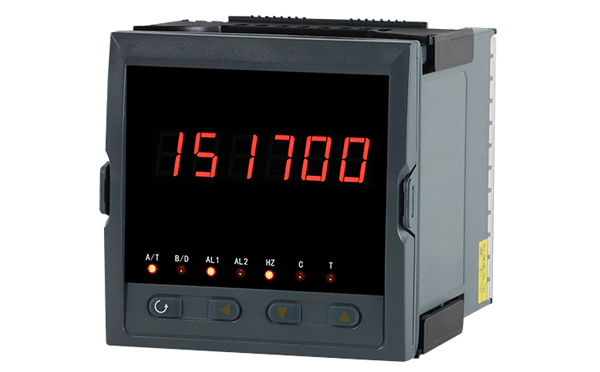

③外形：96×96mm；型號：YR-GFRP901/YR-GFRP903
轉速表技術參數
輸入信號范圍：1-34kHz，最大輸入幅值：24VDC
輸入電平：VIL=1.5Vmax , VIH=3.75Vmin
測量精度：±0.2%FS
最小分辨率 ：0.01Hz
設定方式：面板輕觸式按鍵數字設定；設定值斷電永久保存
顯示方式：0-999999測量值顯示，發光二級管工作狀態顯示
繼電器輸出：AC220V/0.6A(小)；DC24V/0.6A(小)；AC220V/3A(大)；DC24V/3A(大)； 外形尺寸為96×48mm時，負載能力為AC125V/0.6A，DC24V/0.6A
使用環境：環境溫度：0-50℃；相對濕度：≤85%RH；避免強腐蝕氣體
工作電源：AC100-240V(開關電源)，50-60HZ；DC20-29V(開關電源)
功耗：≤5W
結構：標準卡入式
通訊：用標準MODBUS通訊協議。注：儀表帶通訊功能時，通訊轉換器最好選用有源轉換器

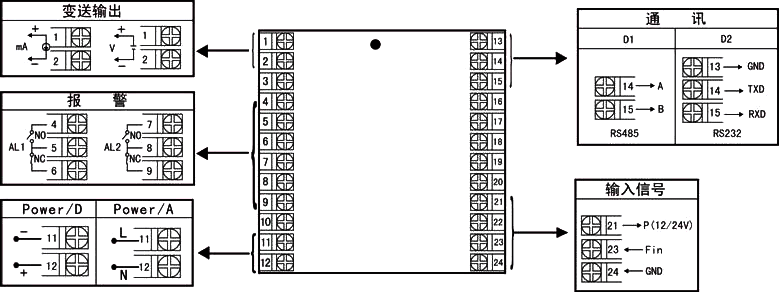

轉速表接線圖
轉速表選型表
YR-GFRP①②-③④-⑤⑥-⑦-⑧
①轉速表外形尺寸
[9]：96×96mm(開孔92×92mm)
[8]：160×80mm(開孔152×76mm)
[4]：96×48mm(開孔92×45mm)
②轉速表控制作用
[01]：單純轉速顯示
[03]：顯示+2限個報警(可設置為上限或下限)
③通訊方式
[0]：無通訊
[2]：RS232
[8]：RS485(MODBUS)
④轉速表的變送輸出
[0]：轉速表無變送輸出
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2kΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250kΩ)
[6]：0-20mA(RL≤600Ω)
⑤第一路報警輸出
[N]：轉速表無報警輸出(控制作用代碼“01”時必選項)
[H]：上限報警
[L]：下限報警
⑥代碼 第二報警輸出
[N]：轉速表無報警輸出(控制作用代碼“01”時必選項)
[H]：上限報警
[L]：下限報警
⑦頻率轉速表饋電輸出
[N]：轉速表無饋電輸出
[P]：DC24V饋電輸出
⑧頻率轉速表電源
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電
頻率轉速表選型舉例
YR-GFRP801-00-NN-N-T
YR-GFRP801-02-NN-N-T
YR-GFRP801-80-NN-P-T
YR-GFRP803-01-HL-N-T
YR-GFRP803-02-HL-N-T
YR-GFRP803-82-HL-P-T
YR-GFRP901-00-NN-N-T
YR-GFRP901-02-NN-N-T
YR-GFRP901-80-NN-P-T
YR-GFRP903-01-HL-N-T
YR-GFRP903-02-HL-N-T
YR-GFRP903-82-HL-P-T
YR-GFRP401-00-NN-N-T
YR-GFRP401-02-NN-N-T
YR-GFRP401-80-NN-P-T
YR-GFRP403-01-HL-N-T
YR-GFRP403-02-HL-N-T
YR-GFRP403-82-HL-P-T
