1、雙回路顯示控制儀有6種外形尺寸
2、采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正
3、可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號(17種信號類型可切換)
4、可隨意改變雙回路顯示控制儀各通道的輸入信號類型和顯示量程
5、采用無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，提高了儀表多用性與可靠性
6、可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統
7、每一路輸入信號可帶1路模擬量變送輸出、兩路繼電器報警輸出和1路DC24V饋電輸出，可使用于各種測試控制場合
8、雙回路顯示控制儀可對兩路的溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示），使測量值的顯示更為清晰直觀
9、顯示方式為雙數碼測量值顯示

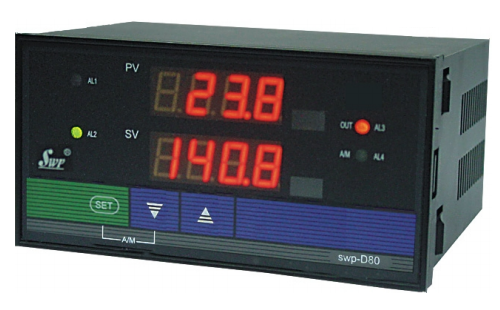

SWP-D821和SWP-D823系列
儀表尺寸：160×80×140mm
開孔尺寸：152×76mm
常見型號：SWP-D821；SWP-D823

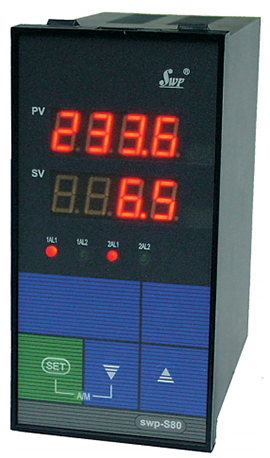

SWP-S821和 SWP-S823系列
儀表尺寸：80×160×140mm
開孔尺寸：76×152mm
常見型號：SWP-S821；SWP-S821

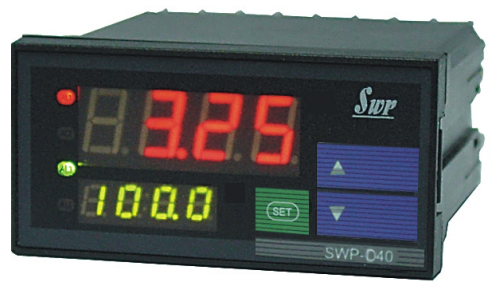

SWP-D421和SWP-D423系列
儀表尺寸：96×48×140mm
開孔尺寸：92×44mm
常見型號：SWP-D421；SWP-D423

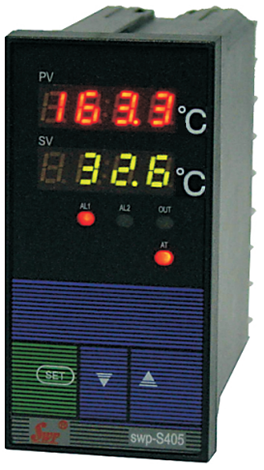

SWP-S421和SWP-S423系列
儀表尺寸：48×96×140mm
開孔尺寸：44×92mm
常見型號：SWP-S421；SWP-S423

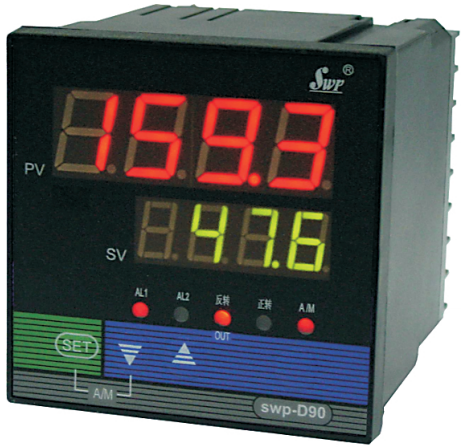

SWP-D921和SWP-D923系列
儀表尺寸：96×48×140mm
開孔尺寸：92×44mm
常見型號：SWP-D921；SWP-D923

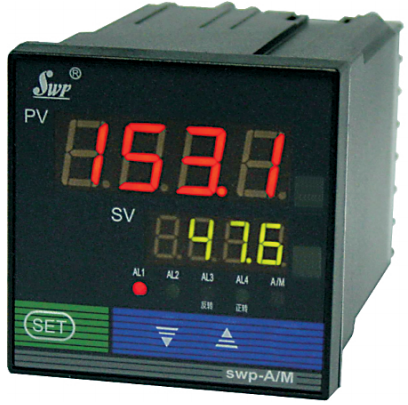

SWP-D721和SWP-D723系列
儀表尺寸：48×96×140mm
開孔尺寸：44×92mm
常見型號：SWP-D721；SWP-D723
SWP-D80接線圖
SWP-D80接線圖適用于型號為SWP-D821、SWP-S821、SWP-D823和SWP-S823的儀表，儀表橫豎式接線均相同。

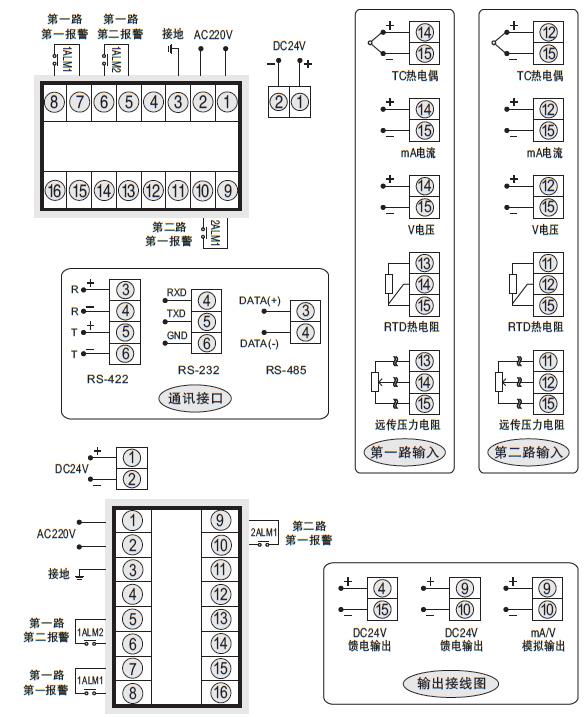

SWP-D40接線圖
SWP-D40接線圖適用于型號為SWP-D421、SWP-S421、SWP-D423和SWP-S423的儀表，儀表橫豎式接線均相同。

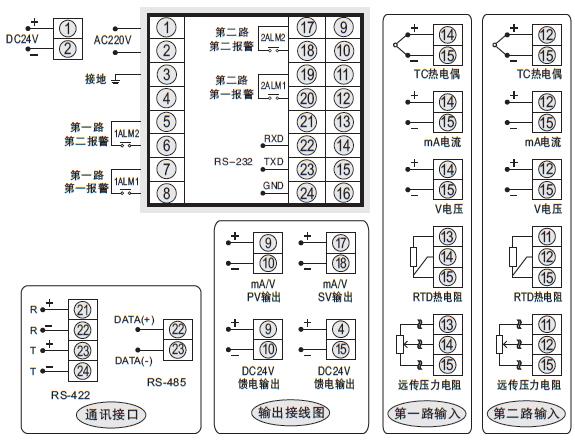

SWP-D90接線圖
SWP-D90接線圖適用于型號為SWP-D921和SWP-D923儀表

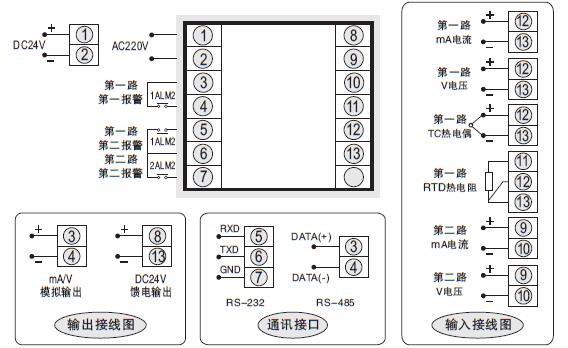

SWP-D70接線圖
SWP-D70接線圖適用于型號為SWP-D721和SWP-D723儀表
昌暉儀表現推出0.2%精度雙回路顯示控制儀YR-GFD系列，在保護SWP雙回路顯示控制功能不變情況下，信號可切換類型增加到36種，兩路信號通道間可以進行加減乘除數學運算，多種外形尺寸為一樣的接線方式(接線圖相同)
SWP雙回路顯示控制儀選型
SWP-①②-③④⑤-⑥/⑦-⑧⑨/⑩?-?-?
①外形特征
[D4]：96×48mm
[S4]：48×96mm
[D7]：72×72mm
[D8]：160×80mm
[S8]：80×160mm
[D9]：96×96mm

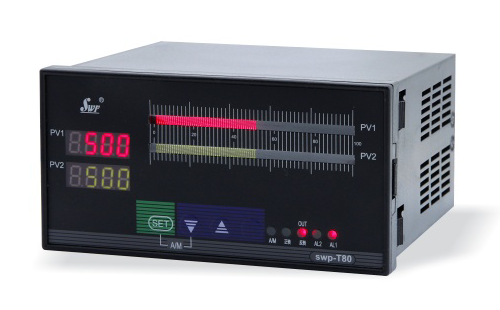

[T8]：160×80mm(橫式光柱雙回路顯示控制儀)
[ST8]：80×160mm(豎式光柱雙回路顯示控制儀)
②控制作用
[21]：測量顯示(無報警)
[23]：三位控制(雙路顯示+每一路兩個報警)
③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊規格(按用戶要求定制)
④輸入通道1控制輸出
[0]：無輸出
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出(按用戶要求定制)
⑤輸入通道2控制輸出
[0]：無輸出
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出(按用戶要求定制)
⑥輸入通道1(PV)輸入信號類型
[××]：詳見“儀表輸入類型表”(18種輸入型號類型可自由切換)
⑦輸入通道2(SV)輸入信號類型
[××]：詳見“儀表輸入類型表”(18種輸入型號類型可自由切換)
⑧輸入通道1(PV)報警輸出1
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨輸入通道1(PV)報警輸出2
[N]：無報警
[H]：上限報警
[L]：下限報警
⑩輸入通道2(SV)報警輸出1
[N]：無報警
[H]：上限報警
[L]：下限報警
?代碼 輸入通道2(SV)報警輸出2
[N]：無報警
[H]：上限報警
[L]：下限報警
?饋電輸出
[省略]：無饋電
[2P]：兩路DC24V饋電輸出(給兩臺兩線制4-20mA變送器供電)
?儀表電源
[省略]：AC220V供電(標準配置)
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電
注1：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意(詳見儀表使用說明書)。
注2：SWP-D423、SWP-S423只能做兩個報警，即每路各一個報警。

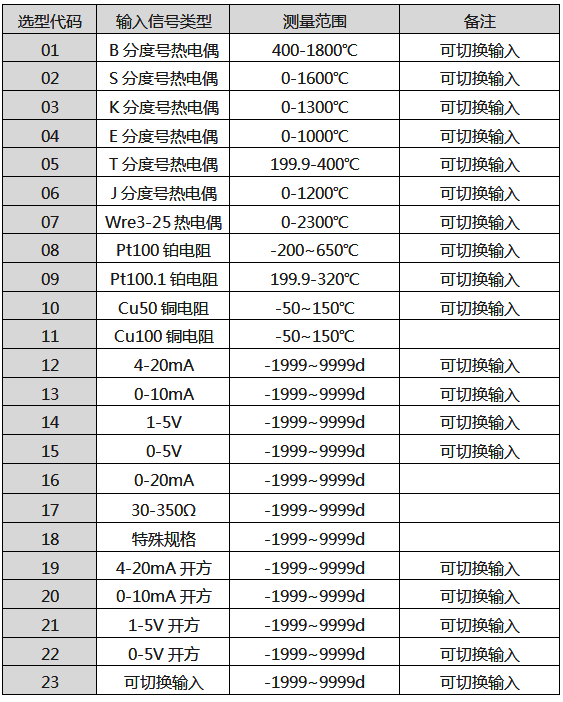

輸入類型表
型號舉例
例1、SWP-D821-000-12/12-N-2P
雙回路顯示儀無通訊、變送輸出和報警輸出，兩路輸入信號均為4-20mA(18種可切換輸入)，帶兩路DC24V饋電輸出，儀表電源為AC220V，儀表外形為160×80mm橫式
例2、SWP-D821-022-03/08-N
雙回路顯示儀無通訊和報警輸出，輸入通道1變送輸出為4-20mA，輸入通道2變送輸出為4-20mA，通道1(PV)輸入信號為K分度號(18種可切換輸入)，通道2(SV)輸入信號為Pt100分度號，儀表外型為80×160mm豎式
例3、SWP-D823-011-12/12-HL/HL-2P
雙回路控制儀無通訊和變送輸出，每一路輸入均帶上、下限報警/控制輸出，兩路輸入信號均為4-20mA(18種可切換輸入)，帶兩路DC24V饋電輸出，儀表外為AC220V供電，儀表為外形為160×80mm橫式
例4、SWP-S823-022-12/12-HL/HL-2P
雙回路控制儀無通訊，輸入通道1(PV)路變送輸出為4-20mA，輸入通道2(SV)變送輸出為4-20mA，，兩路輸入信號均為4-20mA(18種可切換輸入)，每一路輸入均帶上、下限報警輸出，帶兩路DC24V饋電輸出，儀表外為AC220V供電，外形為80×160mm豎式
更多型號舉例
SWP-D823-011-23/23-HL/HL-2P
SWP-D823-022-23/23-HL/HL-2P
SWP-S823-011-23/23-HL/HL-2P
SWP-S823-022-23/23-HL/HL-2P
SWP-D823-811-23/23-HL/HL-2P
SWP-D823-822-23/23-HL/HL-2P
SWP-S823-811-23/23-HL/HL-2P
SWP-S823-822-23/23-HL/HL-2P
SWP-D821-000-23/23-N-2P
SWP-D821-022-23/23-N-2P
SWP-S821-000-23/23-N-2P
SWP-S821-022-23/23-N-2P
SWP-D821-800-23/23-N-2P
SWP-D821-822-23/23-N-2P
SWP-S821-800-23/23-N-2P
SWP-S821-822-23/23-N-2P
SWP-D923-011-23/23-HL/HL-2P
SWP-D923-022-23/23-HL/HL-2P
SWP-D923-811-23/23-HL/HL-2P
SWP-D923-822-23/23-HL/HL-2P
SWP-D921-000-23/23-N-2P
SWP-D921-022-23/23-N-2P
SWP-D921-800-23/23-N-2P
SWP-D921-822-23/23-N-2P
錯誤型號舉例：SWP-D821-000-12/12-HL/HL-2P
選型錯誤原因：雙回路顯示儀D821是不具備報警功能的(型號中代碼的：HL/HL)
正確型號舉例：SWP-D823-011-12/12-HL/HL-2P
