儀表特點
1、高可靠性和穩(wěn)定性、極低溫度漂移。四路顯示控制儀整機溫漂≤50PPM/℃，年返修率≤3‰，質保期24個月
2、儀表有四個LED顯示窗口，LED狀態(tài)指示燈指示報警狀態(tài)
3、昌暉儀表制造有限公司采用進口元器件、SMT貼裝工藝全自動貼片機生產，具有抗強干擾能力
4、0.2%精度，采樣周期最短0.25s，四路顯示控制儀測量精度高于多數國內同行生產的數顯表
5、四回路顯示控制儀可輸入四路信號，每個通道有36種輸入信號可切換，每個通道可自由設置量程
6、四回路顯示控制儀輸入、輸出、電源均加防護處理，達到進口儀表水平
7、無跳線設計，36種輸入信號可切換，6種(4-20mA、0-10mA、1-5V、0-5V、0-20mA和0-10V)變送輸出可切換
8、面板輕觸式硅膠按鍵數字設定;參數設定值密碼鎖定;設定值斷電永久保存
9、四回路顯示控制儀為亞克力面板，硅膠輕觸按鍵;拔插結構，拔插儀表機芯時不用拆除儀表接線，方便現場維護

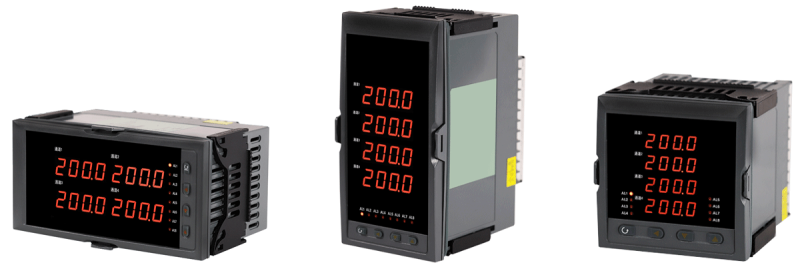

10、四回路顯示控制儀有160×80mm、80×160mm、96×96mm三種外形可供選擇
11、通道間加法/減法/平均值運算
12、統一報警(帶記憶報警)
13、統一變送(多種變送方式)
14、8路分別報警+4路分別變送輸出
四回路顯示控制儀選型表
YR-GFM①②-③④⑤-⑥/⑦/⑧/⑨-⑩?-?-?
①四回路顯示控制儀外形尺寸

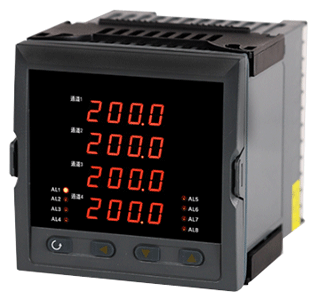

[9]：96×96mm/開孔尺寸：92×92mm

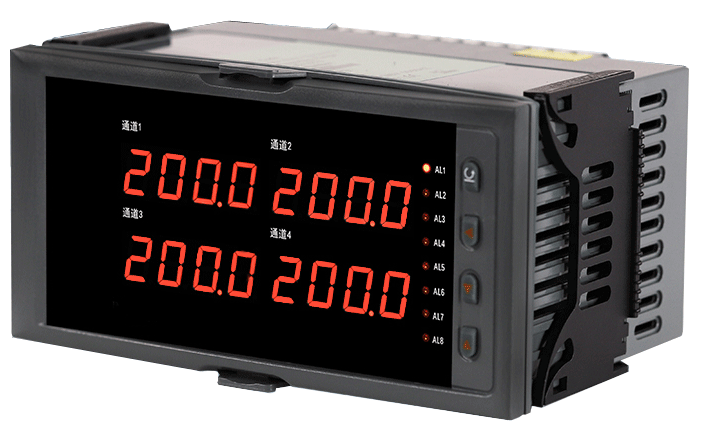

[8]：160×80mm/開孔尺寸：152×76mm

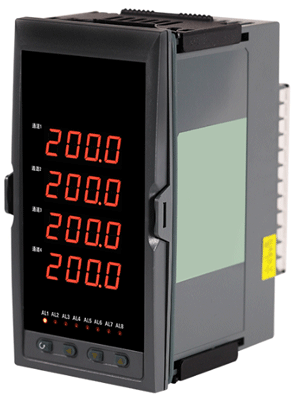

[S8]：80×160mm/開孔尺寸：76×152mm
②控制作用
[04]：4路輸入信號同屏顯示
③通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：帶RS232C打印接口
[8]：RS485通訊
④四回路顯示控制儀報警輸出
[0]：無報警輸出/單純4路顯示
[1]：繼電器統一報警輸出/統一報警指4路輸入共用2限報警，任何一路輸入超過報警值則報警輸出
[2]：繼電器分別報警輸出/4路顯示+每1路輸入對應2限報警 [注2]
⑤儀表變送輸出
[00]：無變送輸出
[02]：統一變送輸出4-20mA(RL≤600Ω)
[03]：統一變送輸出0-10mA(RL≤1.2KΩ)
[04]：統一變送輸出1-5V(RL≥250KΩ)
[05]：統一變送輸出0-5V(RL≥250KΩ)
[06]：統一變送輸出0-20mA(RL≤600Ω)
[07]：統一變送輸出0-10V(RL≥4KΩ)
[22]：分別變送輸出4-20mA(RL≤600Ω)/[注2]
[23]：分別變送輸出0-10mA(RL≤1.2KΩ)/[注2]
[24]：分別變送輸出1-5V(RL≥250KΩ)/[注2]
[25]：分別變送輸出0-5V(RL≥250KΩ)/[注2]
[26]：分別變送輸出0-20mA(RL≤600Ω)/[注2]
[27]：分別變送輸出0-10V(RL≥4KΩ)/[注2]
⑥第一路輸入信號類型
[23]：詳見“儀表輸入類型表”(儀表36種輸入類型可切換)
⑦第二路輸入信號類型
[23]：詳見“儀表輸入類型表” (儀表36種輸入類型可切換)
⑧第三路輸入信號類型
[23]：詳見“儀表輸入類型表”(儀表36種輸入類型可切換)
⑨第四路輸入信號類型
[23]：詳見“儀表輸入類型表”(儀表36種輸入類型可切換)
⑩第一報警
[N]：無報警(無報警輸出時即第④報警輸出為代碼為“00”的必選項)
[H]：上限報警
[L]：下限報警
?第二報警
[N]：無報警(無報警輸出時即第④報警輸出為代碼為“00”的必選項)
[H]：上限報警
[L]：下限報警
?饋電輸出
[N]：無饋電
[1P]：1路DC24V饋電輸出 輸出電流≤30mA(負載電阻≥750Ω)
[2P]：2路DC24V饋電輸出 輸出電流≤30mA(負載電阻≥750Ω)
[2P(12/24)]：第1路DC12V輸出；第二路DC24V輸出
?儀表供電
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電

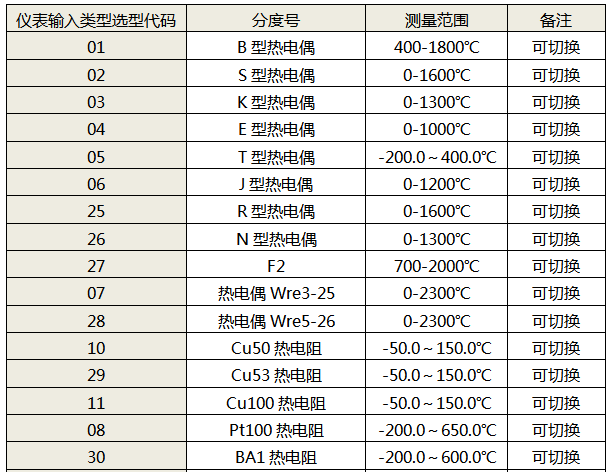

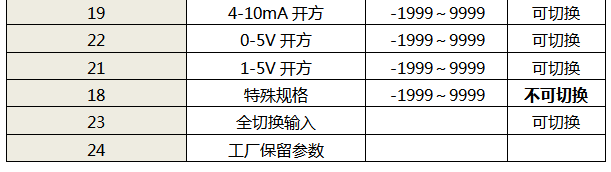

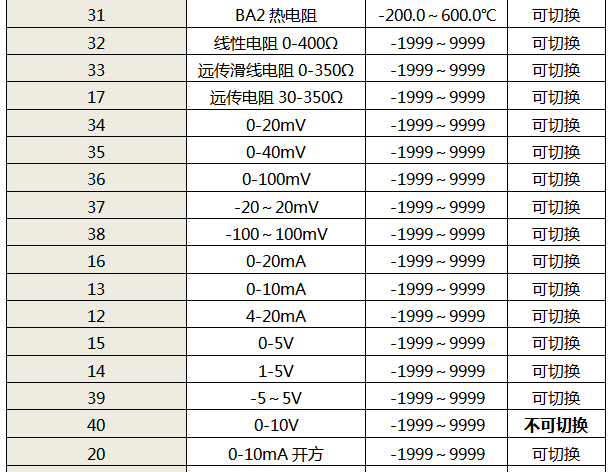

儀表輸入類型代碼表
備注
注1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。切記！
注2、YR-GFM904儀表同時帶變送和報警輸出時，報警只能帶4個。
注3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“N”補上。
注4、因為四路顯示控制儀的分別報警口與分別變送輸出口是共用的，所以可按以下方式選擇：
①四路顯示 + 無報警
②160*80外形：四路顯示 + 分別報警(每一個通道可提供2個報警輸出，報警輸出總數量為8限)
③96*96外形：四路顯示 + 分別報警(每一個通道可提供2個報警輸出，報警輸出總數量為8限)
④160*80和96*96外形：四路顯示 + 分別變送輸出(每一個通道可單獨提供1路變送輸出，變送輸出總數量為4路)
⑤96*96外形：四路顯示 + 分別報警(每一個通道可提供1個報警輸出)+ 分別變送輸出(變送輸出總數量為4路)
⑥160*80外形：四路顯示 + 分別報警(每一個通道可提供2個報警輸出)+ 分別變送輸出(變送輸出總數量為4路)
注5、如有帶報警功能,繼電器觸點容量為AC220V/2A、DC24V/2A。
選型舉例
1、四路顯示
YR-GFM804-0000-23/23/23/23-NN-N-T
相當于將4臺顯示表功能集成在同一塊儀表內
YR-GFM804-8000-12/12/12/12-NN-N-T
相當于將4臺顯示表功能集成在同一塊儀表內+RS485通訊
2、四路顯示+每一路帶2個報警
YR-GFM804-0200-23/23/23/23-HL-N-T
4路顯示+8個報警輸出(每路輸入對應2個報警)
YR-GFM904-0200-23/23/23/23-HL-N-T
4路顯示+8個報警輸出(每路輸入對應2個報警)
3、分別變送輸出四路顯示儀
YR-GFM804-0022-23/23/23/23-NN-N-T
4路顯示+4個變送輸出(每路輸入對應1路變送輸出)
4、分別變送輸出、分別報警四路顯示控制儀
YR-GFM804-0222-23/23/23/23-HL-N-T
4路顯示+4個變送輸出(每路輸入對應1路)+8個報警輸出(每路輸入對應2個)
5、帶通訊四路顯示控制儀
YR-GFM904-8200-23/23/23/23-HL-N-T
4路顯示+RS485+8個報警輸出(每路輸入對應2個報警)
6、統一報警四路顯示控制儀
YR-GFM904-0100-23/23/23/23-HN-N-T
4路顯示+1個統一報警輸出(4路輸入共用1個報警)
四回路顯示控制儀接線圖
四路顯示控制儀有兩種不同接線方式(160×80mm、80×160mm外形儀表接線圖相同)：

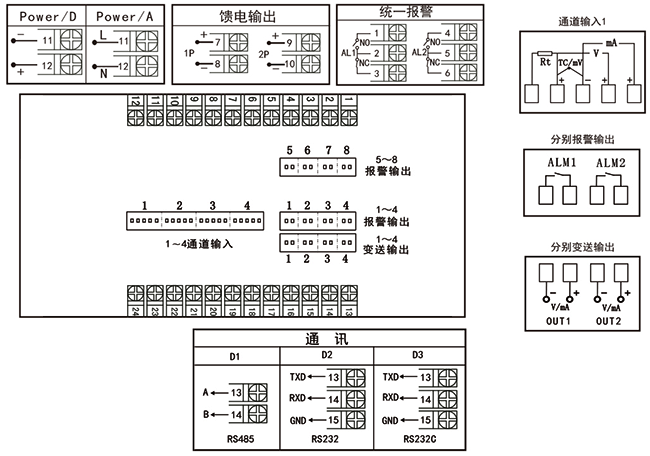

1、160×80、80×160mm外形四路顯示控制儀接線圖

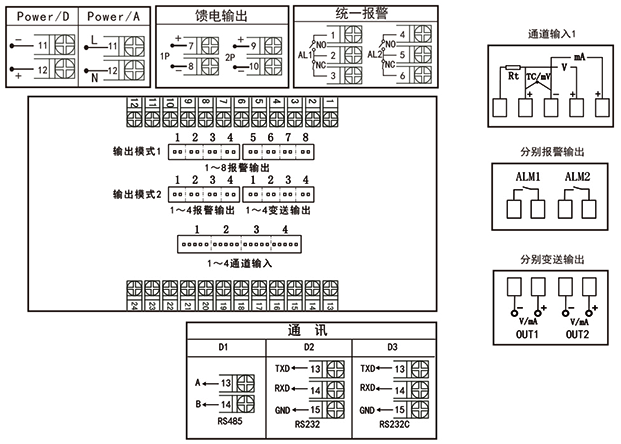

2、96×96mm外形四路顯示控制儀接線圖
