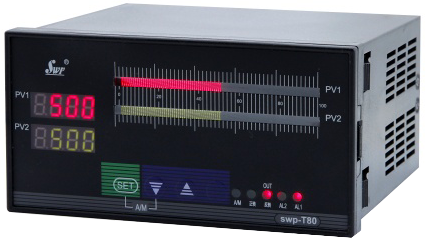

橫式光柱PID調節器外形尺寸：160×80×140mm
開孔尺寸:152×76mm
重量:400g
SWP-NT805-010-23-HL-P-X
SWP-NT805-012-23-HL-P-X
SWP-NT805-020-23-HL-P-X
SWP-NT805-022-23-HL-P-X
SWP-NT805-820-23-HL-P-X
SWP-NT805-822-23-HL-P-X

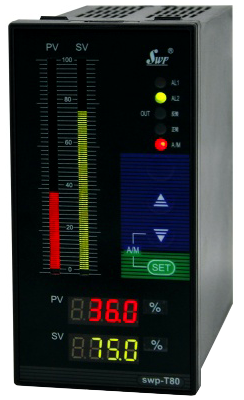

豎式光柱PID調節器外形尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g
SWP-NST805-010-23-HL-P
SWP-NT805-012-23-HL-P
SWP-NT805-020-23-HL-P
SWP-NT805-022-23-HL-P
SWP-NT805-820-23-HL-P
SWP-NT805-822-23-HL-P

SWP-T805光柱調節器選型表

---

SWP-①②-③④⑤-⑥-⑦⑧-⑨-⑩

---

①外形特征
[NT8]：160×80mm(光柱自整定PID控制)

---

②控制作用
[05]：自整定PID控制

---

③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]： 特殊規格(按用戶要求定制)

---

④儀表PID控制輸出
[1]：開關量控制輸出
[2]：4-20mA控制輸出
[3]：0-10mA控制輸出
[4]：1-5V控制輸出
[5]：0-5V控制輸出
[6]：SCR可控硅過零觸發脈沖輸出(0.5A/400V)
[7]：SSR固態繼電器控制信號輸出(6-24V/30mA)(電壓不可調)
[8]：特殊規格控制輸出(按用戶要求定制)
[9]：SOT雙向可控硅控制輸出(5A/400V)

---

⑤儀表變送輸出
[0]： 無變送輸出(標準配置)
[2]：4-20mA控制輸出
[3]：0-10mA控制輸出
[4]：1-5V控制輸出
[5]：0-5V控制輸出
[8]：特殊規格(用戶定制)

---

⑥輸入信號類型
[××]：詳見“儀表輸入類型表”(18種輸入型號類型可自由切換)

---

⑦報警1輸出
[N]：無報警
[H]：上限報警(標準配置)
[L]：下限報警

---

⑧報警2輸出
[N]：無報警
[H]：上限報警
[L]：下限報警(標準配置)
[G]：偏差內報警
[A]：偏差外報警
[D]：LBA報警

---

⑨饋電輸出
[N]：無饋電
[P]：DC24V饋電輸出(給兩線制4-20mA變送器供電)

---

⑩儀表電源
[省略]：AC220V供電
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電

---

?外形特征
[省略]：豎式儀表
[X]：橫式儀表

---

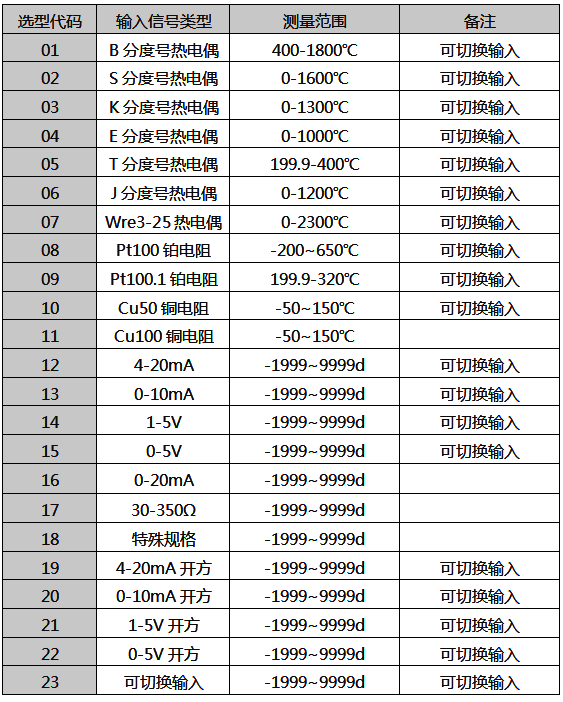

光柱PID調節器輸入類型

注1：光柱調節器控制輸出為PID控制，調節器變送輸出為測量值對應的變送輸出。
注2：光柱調節器同一分度號，選型代碼和儀表二級參數“SL0”編程代碼不同，參數設定時請注意。

光柱PID調節器選型舉例
SWP-NT805-020-12-HL-P
80×160mm豎式PID光柱調節器，PID控制輸出為4-20mA，4-20mA輸入，帶上、下限報警，帶DC24V饋電，儀表電源為AC220V

SWP-NT805-020-12-HL-P-X
160×80mm橫式光柱調節器，PID控制輸出為4-20mA，4-20mA輸入，帶上、下限報警，帶DC24V饋電，儀表電源為AC220V

SWP-NT805-022-12-HL-P
智能自整定PID光柱調節器，無通訊，4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式

SWP-NT805-022-12-HL-P-X
智能自整定PID光柱調節器，無通訊，4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式

SWP-NT805-820-12-HL-P
智能自整定PID光柱調節器，帶RS-485通訊,無變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式

SWP-NT805-820-12-HL-P-X
智能自整定PID光柱調節器，帶RS-485通訊,無變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式

SWP-NT805-822-12-HL-P
智能自整定PID光柱調節器，帶RS-485通訊，帶4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式

SWP-NT805-822-12-HL-P
智能自整定PID光柱調節器，帶RS-485通訊，帶4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式

調節器自整定功能(自動演算)
在調節器測量狀態下,進入一級參數設定,修改參數“ATU=1”,退出參數設定,儀表即開始自動演算 。
.自動演算時，儀表自動演算指示燈“A/M”將閃爍，指示正在進行自動演算。
.自動演算時，如遇斷電或復位,恢復正常時，儀表將以自動演算前的設定值為準進行控制。
.當自動演算指示燈熄滅,則表示自動演算完畢。儀表將自動演算結果寫入E2PROM永久保存。
.自動演算完畢后，可手動修改自動演算后的參數設定值。

PID調節器自整定能否達到最佳控制效果？自整定需要持續多長時間？
本光柱調節器通過自整定能通常能得到較好控制效果的P、I、D參數值，要取得最佳控制效果，還需要人工觀察后進行微調。
舉例說明：比如用光柱PID調節器對壓力進行控制可參考下面的方法：首先運行輸入和輸出設備，假如在壓力測量值低于控制目標值啟動自整定，儀表控制輸出百份比增大，使壓力上升，當壓力略大于目標值，輸出百分比減小;壓力值開始下降，等壓力值低于目標值，輸出百份比開始增大，壓力值又開始上升，當壓力值接近或等于目標值時輸出百份比停止變化。以上為一個整定周期，自整定全過程大概2到3個周期完成。整定時間以現場整定周期為準。自整定完成后一級參數中的P、I、 D三個值自動變化，這樣就會達到較理想的效果了。

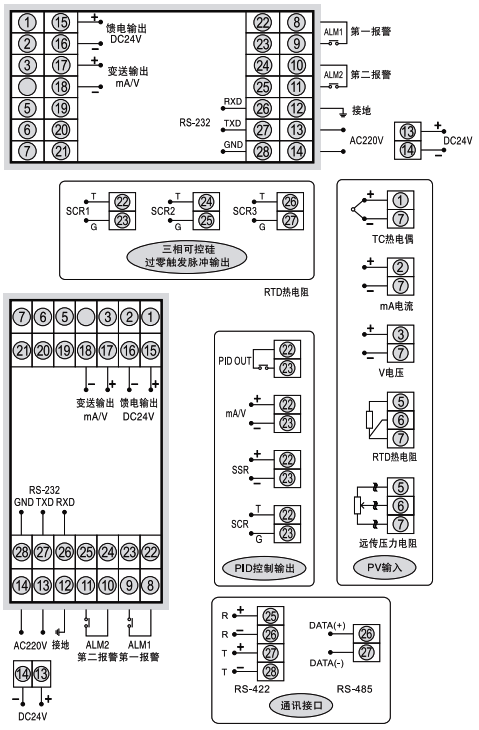

SWP-NT805光柱調節器接線圖
