SWP-TSR200中長圖彩色無紙記錄儀外形為288×288mm，采用10.4英寸TFT彩色液晶屏顯示，最多具有16路全可切換輸入，有16路繼電器報警輸出，最多6路24VDC饋電輸出，最多提供8通道變送輸出和四通道頻率輸入，最大內存192Mbit,可配專用USB存儲棒。

主要技術指標

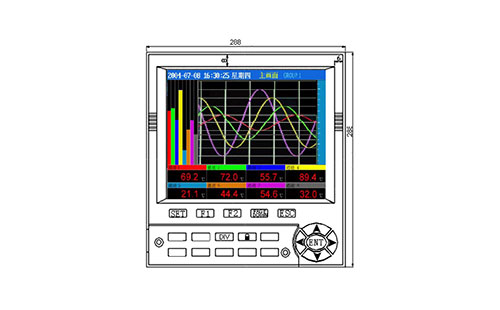

1、外形尺寸：288×288×240mm   開孔尺寸:281×281mm,卡條式固定架安裝
2、輸入信號
①模擬量輸入：熱電偶(B、S、K、E、T、J、W)；熱電阻(Pt100、Cu50)；電壓(0-5V、1-5V、0-100mV、0-20mV)；電流(0-10mA、4-20mA)
②脈沖輸入：矩形波、正弦波或三角波(幅度≥4V,頻率0-20kHz)
3、輸出信號
①模擬量輸出：電流4-20mA(負載≤500Ω)，0-10mA(負載≤750Ω)；電壓0-5V(負載≥250kΩ)，1-5V(負載≥250kΩ)
②開關量輸出：繼電器觸點容量：AC220V/3A或DC24V/5A(阻性負載)；SCR輸出(400V/0.5A)；SSR輸出(-30V/0.05A)
③饋電輸出：DC24V/30mA
4、中長圖彩色無紙記錄儀精度：0.5%FS±1字或0.2%FS±1字
5、小信號切除：0-25.5%FS
6、測量范圍：-1999～999999字
7、中長圖彩色無紙記錄儀記錄間隔：1-240秒之間以秒為單位共240檔可供選擇（間隔時間越長數據存儲時間越長）
8、顯示方式：背光式大屏幕彩色液晶圖形顯示板；顯示內容可由漢字、西文、數字、過程曲線、光柱等組成；通過按鍵可完成畫面翻頁、歷史數據前后搜索，LCD對比度、屏幕時標等變更
9、參數設定：中文菜單提示，面板按鍵設定或上位微機通訊設定，參數密碼鎖定
10、報警功能：每個通道最多可設定4個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警回差、繼電器觸點輸出（4個報警繼電器可以復用）、蜂鳴器報警輸出。還可以設置外接報警音響觸點和報警屏自動切換功能。每個通道保存最新的16條報警信息
11、通信輸出：  RS232或RS485，通信波特率1200-57600phs（TTL電平，儀表前端有USB接口）；通信波特率1200-19200phs（帶光電隔離，儀表后側接口）
12、打印功能：可接面板式、臺式微型打印機或帶串口輸出的寬行打印機，打印歷史數據和曲線
13、保護方式：設定參數永久保存，記錄數據斷電保存，內置WATCH DOG電路
14、屏幕保護：可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵可以恢復屏幕顯示
15、語言：中文（簡體或繁體）
16、使用環境：環境溫度0-45℃，相對濕度≤85%RH，避免腐蝕性氣體；儀表電源電壓：AV220V+10-15%/50-60Hz
17、重量：約10000g
18、存儲容量：最大存儲空間為192Mbit

注意：SWP-TSR200中長圖彩色無紙記錄儀因技術升級香港昌暉儀表已停產，替代它的中長圖彩色無紙記錄儀是SWP-ASR200系列，產品精度、外觀、穩定性、軟件、通訊和可靠性都有革命性創新，產品性能達到國際先進水平，請您移步到產品頁面了解詳情。

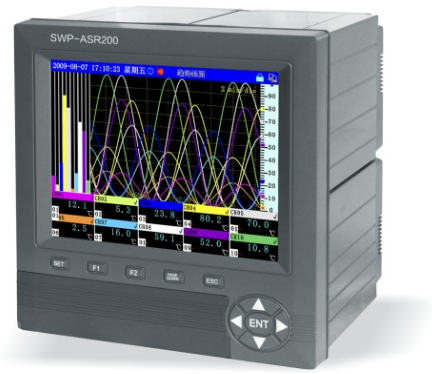

SWP-ASR200系列以太網彩色無紙記錄儀

SWP-TAS200中長圖彩色無紙記錄儀選型表

注：不能同時選配C2（RS-232）接口和C3（RS-485）接口；使用微型打印機時必須配置RS232接口

選型舉例
SWP-TSR212-2-0/J6/P6/C2/USB1
尺寸為288×288×240mm的12路簡體中文版中長圖彩色無紙記錄儀，帶6個繼電器輸出，帶6路DC24V饋電輸出，帶RS232接口，記錄儀內存為128Mbit，帶專用USB存儲棒（64Mb）和分析軟件。

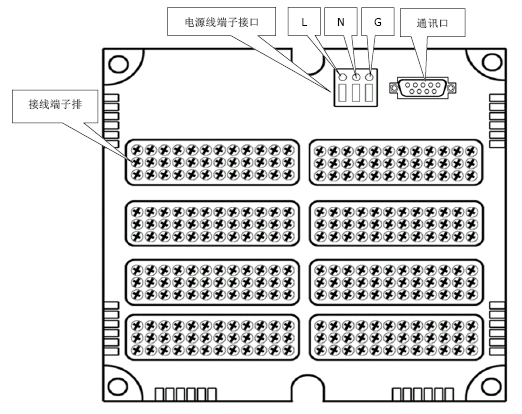

1、儀表端子說明

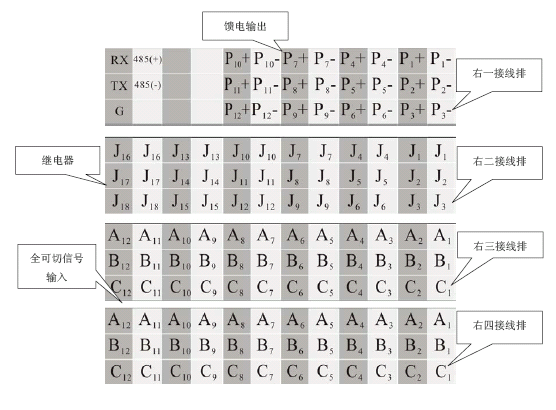

信號輸入/輸出端子排法號定義：
L、N、G                           儀表電源端子，G為接地端
A、B、C                           儀表模擬量端子，共12路

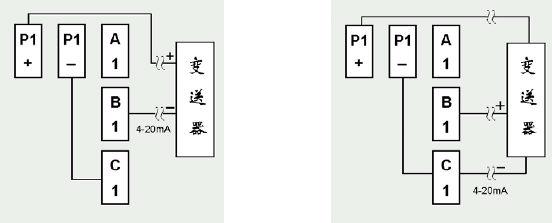

P+、P-                             儀表DC24V饋電輸出端子，共6路，每路30mA,用于兩線制變送器供電
J                                       儀表繼電器輸出端子，共12路，繼電器輸出容量250VAC/3A

2、電源線的連接
①將L、N、G端螺釘逆時針旋松，將塑料絕緣三芯電源線插入L、N、G字母的方孔中，再把螺釘旋緊
②接通電源檢驗本儀表能否正常工作，若有異常，請與本公司售后服務或當地經銷商聯系
③正常之后，斷掉電源，連接信號線

3、信號線的連接
①將端子蓋兩側輕輕扳開，取下端子蓋
②接信號線時，為了方便安裝請自下而上連接

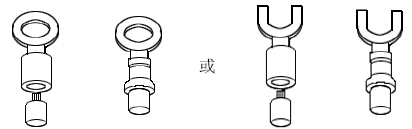

③將輸入/輸出的信號線分別與相應的的端子連接（連接端子時建議使用絕緣套筒），旋緊螺釘

④請務必在斷電時連接信號線
⑤接線完成后蓋上端子蓋

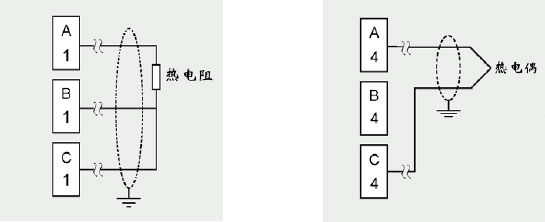

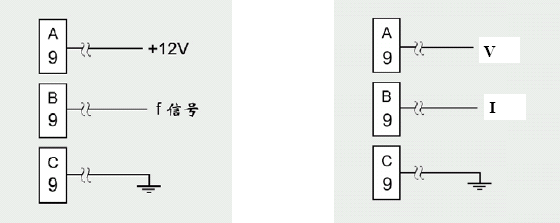

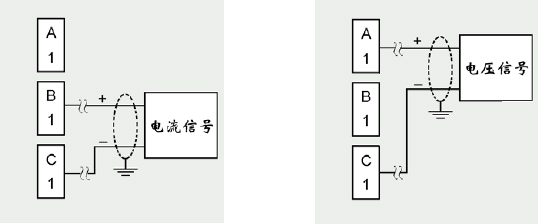

以下以第一路輸入信號接線為例進行說明，其他各路接線類同

4、通信線的連接
①RS232通信線的連接
本儀表的RS232接口位于儀表背部，它不僅可以和計算機之間進行數據交換，還可以和多種串行打印機等外設通訊(打印機型號：SP-M16、SP-T16、SP-M24、SP-T24、SPM40、SP-T40和LQ-300K)

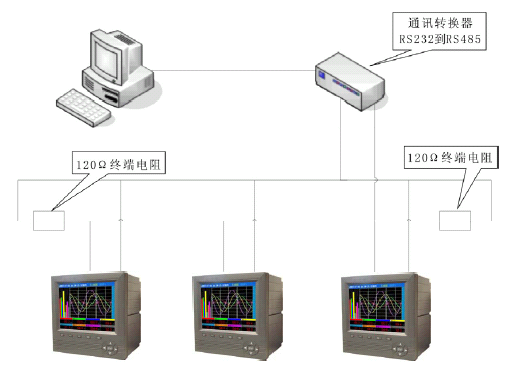

②RS485通信線的連接
當計算機與多臺儀表的RS485通訊時，需要在儀表和計算機之間增加通訊轉換器
