電流互感器接線和選用[深度好文]

2017/8/30 19:28:37 人評論次瀏覽分類：電工基礎文章地址：http://rjxysw.com/tech/1509.html

電流互感器通常與電能表、電流表、多功能電力儀表及保護繼電器等連接、如果電流互感器接線錯誤，會造成計量不準確、繼電保護裝置不能反映網絡中的故障而誤動或拒動。另外，電流互感器選用不當，同樣會造成上述情況。因此，采用正確的接線方式和選擇合適的電流互感器十分重要。

1、電流互感器各端子的標志
電流互感器一次側端子為L1、L2，二次側端子為K1、K2。其含義為當一次側電流為L1流向L2時，二次側電流對互感器二次
側負荷為K1流向負荷再流向K2，即對于二次負荷K1與L1，K2與L2為同名端。

2、電流互感器正確接線
如圖紙中有極性端子的代號，應對應電流互感器上端子標志接線。如圖紙上沒有同名端標志，應按L1與K1、L2與K2為同名端進行接線。

電流互感器一次側接法和同名端的標注如圖1所示。但一般一次側按L1流向L2安裝，二次側的K1端接電流表(或多功能電力儀表、繼電器）的電流流入端，K2端接流出端并接地。

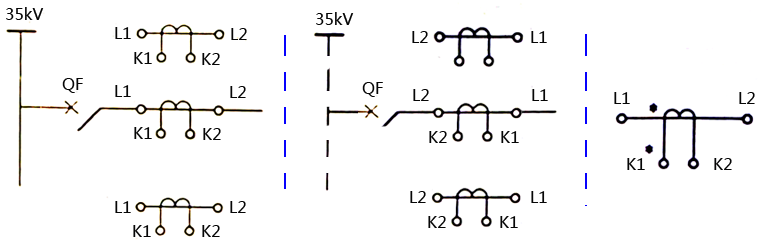

電流互感器一次側接線和同名端標注
圖1(a)為電流互感器一次側接法              圖1(b)電流互感器一次側接法                    圖1(c)同名端的標注
圖1 電流互感器一次側接線和同名端標注

3、電流互感器正確接地
電流互感器的外殼和二次回路應接地。二次回路接地的原則是一點接地，通常習慣在“-”端接地，不允許兩點或多點接地，以免形成回路或短路。在三相電路中常用2臺或3臺電流互感器組成一組。實際使用中常將它們的二次回路按一定的接線方式接成星形、不完全星形、兩相差接或三相三角形等。這時應特別注意：在整個二次回路上采用一點接地，習慣上選在二次回路中性點或公共端。

4、電流互感器與電流繼電器的四種接線及接線系數
(1)電流互感器四種接線方式
①電流互感器一相式接線
如圖2(a)所示。其二次側電流線圈通過的電流，反映一次電路對應相的電流。常用在負荷平衡的三相電路中測量電流，或在繼電保護中作過負荷保護。

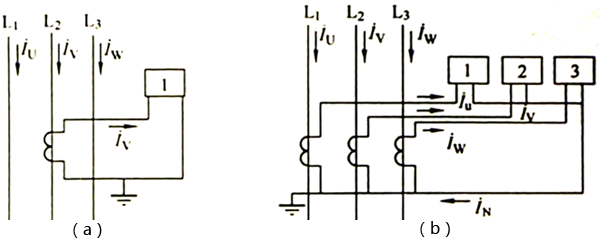

圖2(a) 電流互感器一相式接線                    圖2(b) 電流互感器三相Y形接線

②電流互感器三相Y形接線
電流互感器三相Y形接線又稱完全星形接線。如圖2(b)所示。其三個電流線圈通過的電流，正好反映各相的電流。它廣泛用在負荷不論平衡與否的三相電路中，特別廣泛用于三相四線制系統，包括TN-C系統、TN-S系統或TN-C-S系統中供測量用。也常用于繼電保護中作過電流保護、差動保護等。

③電流互感器兩相V形接線
電流互感器兩相V形接線又稱為兩相兩繼電器接線或不完全星形。如圖2(c)所示。其繼電器中流過的電流就等于電流互感器二次電流，反映的是相電流。又由ìu+ìw=-ìv。可知，電流互感器二次側公共線上的電流，正好是未接電流互感器的V相的二次電流，因此這種接線的三個電流線圈，分別反映了三相的電流。它廣泛用于中性點不接地而負荷不平衡與否的三相三線制電路中，供測量三個相電流之用。也常用于繼電保護中作過電流等保護。

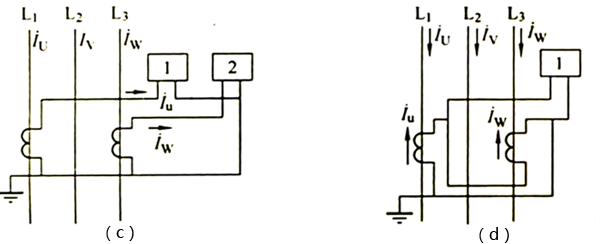

圖2(c)為電流互感器兩相V形接線                               圖2(d)為電流互感器兩相電流差接線

④電流互感器兩相電流差接線
電流互感器兩相電流差接線又稱為兩相一繼電器接線。如圖2(d)所示。其二次側公共線流過的電流，等于兩個相電流的矢量差。它多用于三相三線制電路的繼電保護中作過電流等保護。

(2)四種接線方式的接線系數
各種接線方式的接線系數Kjx由公式計算：Kjx=Ij/I2，式中Ij為實際流入繼電器的電流(單位：A)；I2為電流互感器的二次電流(A)。

對于一相式、三相Y形和兩相V形[圖2(a)、圖2(b)、圖2(c)]：在正常運行與相間短路時，Ij=I2，故Kjx=1。

對于兩相電流差接線[圖2(d)]：在正常運行與三相短路時，Ij=I2，故Kjx=；UW兩相短路時，Ij=2I2，Kjx=2；UV和VW兩相短路時，Ij=I2，Kjx=1。

5、不同接線方式下在各種故障時的電流分配和矢量圖
利用表1～表4也可計算接線系數Kjx。表中Ij1、Ij2、Ij3分別為流入繼電器1、2、3的電流。單相接地電流最小值為Id.min。

當保護裝置的靈敏度不能滿足要求時，需采取補救措施，如過流保護加裝低電壓啟動等。后備保護的靈敏度不能達到要求時，可適當降低要求，如縮短后備保護作用的范圍等。另外還可以采用無選擇性動作而用自動重合閘彌補等。

表1 互感器與繼電器星形接線在各種故障時的電流分配和矢量圖
