SFD-5002和SFD-5003手操器能接受系統事件信號，實現安全聯鎖保護，提高系統的可靠性。該產品具有結構新穎、造型美觀、功能齊全、通用 性強等特點，可廣泛應用于電站、冶金、化工、輕工、環保等工業部門。
SFD-5002和SFD-5003手操器特點
①具有4-20mA調節信號和閥位信號雙顯示，顯示方式為41線LED光柱；
②具有手/自動無擾動切換和正、反向遠方操作閥位功能；
③手/自動切換開關和正、反向手操開關采用薄膜按鍵，防水、防塵；
④具有事件信號通道，能接受系統來的觸點事件信號，并顯示和處理。當事件信號進來時，可將自動狀態自動切換到手動狀態，并保持閥位在原位狀態；
⑤具有1個M/A(手/自動)狀態信號及1個跟蹤電壓信號(1-5V)。
SFD-5002和SFD-5003功能都是一樣的，只是外形尺寸不同。二種型號在電動執行機構系統中的實際作用如圖1所示。

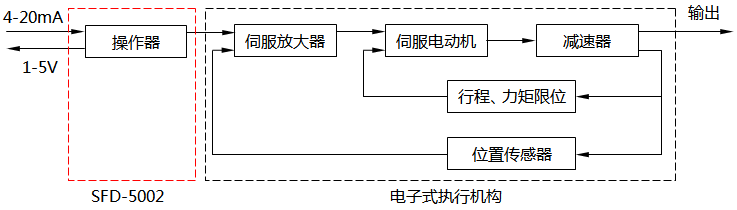

圖1 手操器與電子式執行機構組成的系統框圖
主要技術指標
①輸入信號：調節器控制信號為4-20mA；位置反饋電流為4-20mA
②輸出控制信號：“A”狀態：4～ 20mA；“M”狀態：正向?yàn)?0mA，反向?yàn)?mA
③光柱顯示器LED：顯示精度≤±2.5%
④接受事件信號為接點信號：斷開為正常；閉合為事件
⑤A/M狀態信號：“A”為斷開；“M”為閉合
⑥跟蹤信號：1-5V
⑦電源電壓：220VAC/50Hz
⑧工作條件：
⑨外形尺寸：SFD-5002外形為80×160×250mm(高×寬×深)；SFD-5003外形為72×144×250mm(高×寬×深)
工作原理
SFD-5002和SFD-5003手操器與通常的電動操作器不同，它是輸出控制信號(為直流電流信號)的操作單元(通常稱軟手操)。手操器主要由電源電路、操作開關、控制電路、顯示器、繼電轉換電路、事件處理電路和輸出信號電路等部分組成。本手操器采用觸摸開關和繼電器的邏輯切換原理進行A/M手自動雙向無擾動切換。
1、手動工作狀態
將手操器的M/A切換開關切換到“M”位置，“M”指示燈亮。由于控制電路的作用，繼電器轉換部分中的有關觸點動作，使調節器來的信號斷開 ，手操器本身的輸出信號電路接通。這時只要分別觸摸開“▲”或 關“▼”開關，就會有20mA或4mA控制信號輸出，控制電子式執行機構中的伺服放大器，使執行機構朝開或關位移變化。自動跟蹤是在手動工作狀態下進行的。此時，手操器輸出M/A狀態信號和1-5V跟蹤電壓加到調節器的微分電阻和積分電容器兩端，使調節器輸出信號始終跟蹤位置反饋信號的變化。
2、自動工作狀態
將手操器的M/A切換開關切換到“A”位置，“A”指示燈亮。通過控制電路的作用，操縱繼電器，使調節器控制信號直接與輸出信號電路接通，這時手操器輸出的控制信號就是調節器的控制信號。
3、事件狀態
當手操器接受事件信號時，一方面使事件指示燈閃亮，另一方面通過控制電路的作用，使手操器從“A”狀態切換到“M”狀態，此時手操器輸出為開路狀態，利用電子式執行機構本身信號停在原位的特點，使執行機構處在停的位置，保證了系統的安全。
4、顯示器
本手操器的顯示器采用LED光柱顯示電路，共41線，其顯示誤差為±2.5%。共采用二路顯示方式，一路顯示調節器輸出信號(MV)，一路顯示閥位信號(VP)。在自動狀態時，可以看到閥位信號跟蹤調節器輸出信號變化；在手動狀態時，可以看到調節器信號跟蹤閥位信號變化。采用LED光柱顯示具有防震功能，且顯示清晰、直觀。
SFD-5002和SFD-5003手操器結構、調試
1、SFD-5002和SFD-5003手操器結構
SFD-5002和SFD-5003手操器為盤裝式儀表結構，內部由4塊印刷電路板組成，其中顯示電路板、電源電路板、接線電路板分別用螺釘安裝在前面面框、底板和外殼后端部?？刂齐娐钒灏惭b在儀表左側面。各印刷電路板通過排線電纜接插件相接，儀表對外接線端子采用22芯的組合式接插件。儀表采用專門的支撐架安裝在儀表盤或控制臺上。
2、SFD-5002和SFD-5003操作器調試
SFD-5002和SFD-5003手操器的接線端子和手操器面板如圖2和圖3所示。

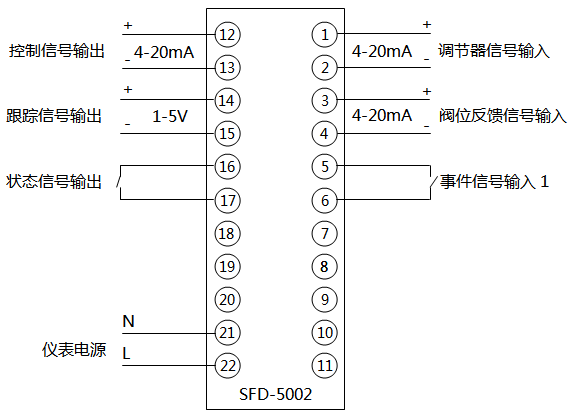

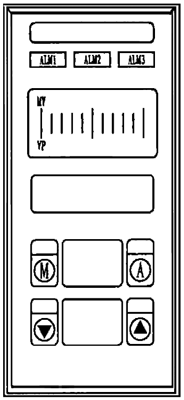

圖3 SFD-5002手操器接線端子圖 圖3 SFD-5002手操器外形
◆手動操作
①將端子22#、21#、20#接入220VAC電源。此時“M”指示燈亮,表示操作器處于手動狀態?！癕V”、“VP”光柱顯示器第1線光柱應亮.
②用萬用表歐姆檔測量手操器接線端子16#和17#為短路狀態。
③控制信號輸出端子12#和13#外接250Ω電阻，此時用萬用表電壓檔測量端子12#和13#電壓為零。
④用手觸摸“▲”上行開關，并用萬用表測量端子12#和13#電壓為5V。
⑤用手觸摸“▼”下行開關，用萬用表測量端子12#和13#電壓為1V。
⑥當端子3和4輸入4-20mA信號時，端子14#和15#輸出電壓為1-5V。
◆自動運行
①按動“A”薄膜開關，自動指示燈“A”亮，表示手操器處于自動狀態。
②用萬用表測量接線端子14#和15#，電壓為零。
③用萬用表測量接線端子16#和17#，為開路狀態。
④用萬用表測量接組端子12#和13#電壓應跟隨端子1#和2#輸入電流4-20mA信號變化，為1-5V。
◆調節器輸出信號“MV”和閥位反饋信號“VP”顯示器的校驗
①當接線端子1#和2#輸入4-20mA信號時，“MV”顯示器應從0-100%逐漸變亮；電流減小時，從100%-0%逐漸變暗。
②當接線端子3#和4#輸入4-20mA信號時，“VP”顯示器應從0-100%逐漸變亮；電流減小時，從100%-0%逐漸變暗。
◆事件處理校驗
手操器投入自動狀態，將端子5和6短路，手操器應自動切換到手動狀態，同時事件指示燈ALM1閃亮。測量輸出端子12#和13#，輸出電壓為零。
SFD-5002和SFD-5003手操器如何替代？
SFD-5002和SFD-5003型手操器是上海自動化儀表有限公司二十世紀初推出的產品，昌暉儀表制造有限公司生產的手操器在智能化、精度、可靠性和長使用壽命與進口儀表無異，昌暉手操器外形采用目前國際通用尺寸，比如型號為YR-GFYS835-024-12/12-MLNN-1-N-T的手操器完全替代SFD-5002，但無法替代SFD-5003型手操器，原因是外形尺寸不一樣。
