串級控制是一種利用額外測量值來提高控制性能的有效控制策略。下面昌暉儀表介紹一些串級控制應用案例。

1、閥門定位器
圖1所示閥門定位器是一種通過比較閥桿位置與控制輸出的偏差來調節執行機構隔膜或活塞的壓力，直到達到正確的閥桿位置的運動控制裝置。帶定位器氣動閥的控制回路是一種非常常見的串級控制回路。副回路減小了氣動系統中的壓力變化和各種非線性對主過程變量的影響。

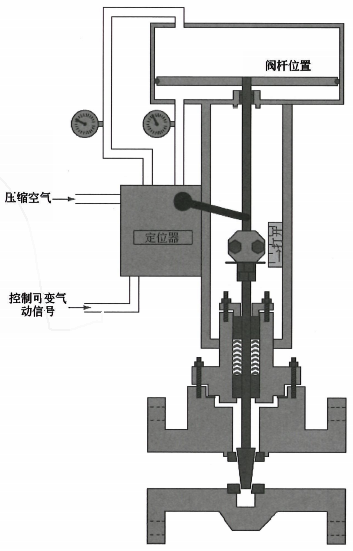

圖1 閥門定位器示意圖

定位器本質上充當副回路，閥門的閥桿位置是副過程變量，向定位器發出的指令信號是設定值，定位器向閥門執行器發出的信號是操縱變量或控制器輸出。因此，當過程控制器向配備定位器的閥門發送指令信號時，定位器接收該指令信號，并根據需要向執行器施加盡可能大或盡可能小的氣壓，以實現所需的閥桿位置。因此，定位器將克服干擾確保調節閥性能優良并服從指令信號。

帶閥門定位器的氣動調節閥是過程控制中最常用的最終控制元件，所以可以說“無處不串級”。很多人對如何整定串級控制非常困惑，但是實際上整定的每個控制回路都是串級控制的主回路，為什么在實際工作中我們從來沒有為此感到困惑呢？這主要是副回路的閉環特性要比主回路的閉環特性快很多，根本不需要考慮副回路的影響，而且在進行主回路PID參數整定時廣義被控對象已經包括了副回路的閉環特性。串級控制PID參數整定只要注意主副回路合理地選擇λ即可。

2、換熱器
換熱器控制系統的目的是通過改變蒸汽調節閥來控制出口溫度，圖2所示的控制系統采用串級控制。副回路是蒸汽流量控制系統，主回路的控制器輸出為蒸汽流量控制器的設定值。副控制器減小了閥門的非線性以及蒸汽流量和蒸汽壓力擾動對出口溫度的影響。一般說來，串級控制總可以帶來比單回路更優的控制性能。

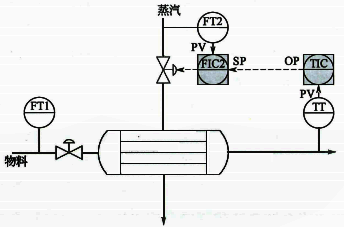

圖2  換熱器出口溫度串級控制

串級控制總結
串級控制使用標準PID控制算法，操作員非常容易理解。副控制器需要一個附加功能，除了常見的自動模式和手動模式之外，還需要一個新的控制模式，稱為“串級”。當控制模式處于串級時，副控制器的設定值連接至主控制器輸出，在這種控制模式下，操作員無法調整副控制器的設定值。當控制模式處于自動或手動時，副控制器的設定值由操作員提供，在這種情況下，串級控制模式不起作用。

昌暉儀表網用數篇文章介紹串級控制的原理以及串級控制在抗干擾方面的優良性能。串級控制采用反饋控制原理，因?yàn)楦被芈返倪^程變量是以因果方式依賴于操縱變量。當副回路的動態(主要是純滯后時間)比主回路快得多時，串級控制可以顯著提高閉環控制性能。在這種情況下，可以快速測量和補償某些干擾，在降低擾動對操縱變量影響的同時，實現過程變量的性能改進。基于這種性能改進和實現的簡單性，建議將串級控制作為第一個潛在的單回路改進方案進行評估。

將串級控制類比為項目管理或者社會管理工作的委派。如果主管將某些任務委派給下屬，并且該下屬在不需要主管進一步指導或幫助的情況下執行該任務，則主管的工作會變得更容易。下屬負責所有小細節，否則如果主管沒有人可以委派，這些細節會給主管帶來負擔。這個類比也清楚地表明了為什么副回路過程變量必須比主回路過程變量響應得更快：如果主管保持長期對目標的不關注(即比給予下屬的任務完成時間更長的時間)，則主管-下屬管理結構將無法工作；如果主管專注于實現的目標比下屬完成任務所需的時間短，主管將不可避免地不斷進行委派任務的更新，這些委派對于下屬來說太快了，這將導致下屬“滯后”于主管的指令，損害大家的滿意度和長期目標。慢性子的主管和急脾氣的下屬可能造成總體目標長期不能完成，急脾氣的主管和慢性子的下屬則可能造成沖突和反復。

串級控制本質上是一種將決策權下放的方法。串級控制的概念不僅限于工程控制系統，社會和商業組織也受益于分布式?jīng)Q策。分布式系統的功能肯定比單回路反饋方法更好，然而串級控制并非普遍適用。如果合適，則選擇最優副回路過程變量。如果不可能立即進行，并且需要顯著改善控制性能，工程師應調查添加必要的副回路傳感器的可能性。即使有測量?jī)x表，串級也不一定總是可能的。例如，最終控制元件和指示干擾的測量值之間可能不存在因果關系。因此，雖然串級控制通常是提高控制性能的首選方法，但還是需要其他改進方法。
