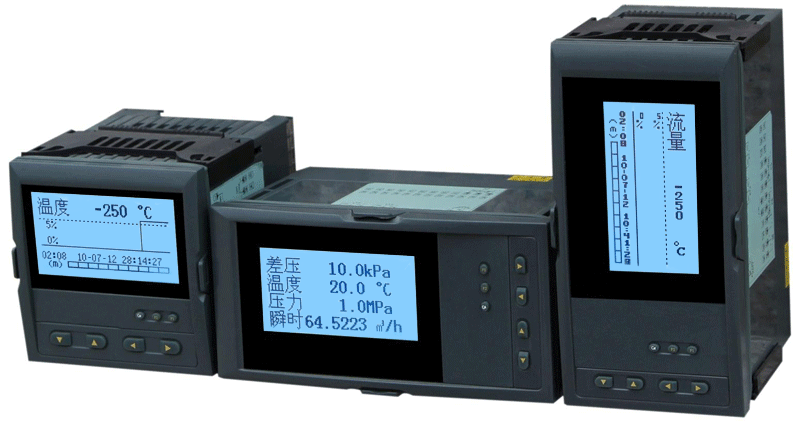

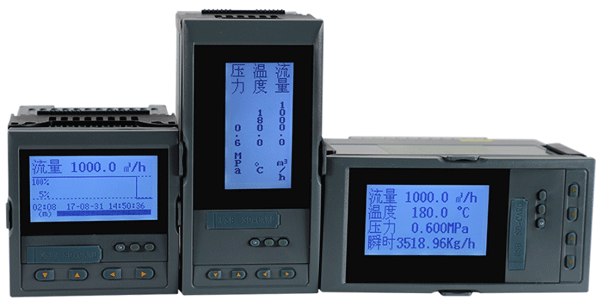

YR-GFQ貿易結算流量積算儀/記錄儀兼容通用型流量積算儀所有功能，主要用于各行業區域流量貿易結算、蒸汽流量計量、集中供熱等要求高精度、高可靠性、有特殊功能要求的流量測量和流量累積。貿易結算積算儀配置32位ARM微處理器、高速AD和大容量存儲器，采用了進口器件、SMT工藝和多重保護和隔離設計生產，儀表抗干擾能力強，可靠性高；記錄儀型貿易結算流量積算儀帶USB數據轉存功能，存儲時間最長可達720天；可通過U盤和上位機分析軟件隨時調閱過程量變化的歷史曲線或數據；可與各種流量傳感器配套使用，讓流量測量值精確、公平、安全穩定。
貿易結算流量積算儀特點
1、引入商業結算算式，核算公式采用國際標準規范規則，兼容通用流量積算儀功能
2、為流量貿易結算量身定制的人性化特殊功能，滿足公平、精確、穩定、安全的計量要求：
①下限流量計費功能
實際流量遠低于能保證測量精確度的最小流量時，將導致流量計無輸出(如渦街流量計)或輸出信號被當作小信號予以切除(如差壓流量計)，這對供方不利也有失公平。處理方法為針對某一具體流量計量設備供需雙方根據流量測量范圍和能夠達到的范圍度，約定某一流量值為“約定下限流量”后，流量累計方法為：瞬時流量小于“約定下限流量”時，貿易結算流量積算儀累積流量等于上次累積值加上“約定下限流量”，瞬時流量大于“約定下限流量”時，貿易結算流量積算儀累積流量等于上次累積值加上瞬時流量。
②流量超限計費功能
如果實際流量超過流量計設定范圍，一般導致流量計計量值偏低，還可能影響供方提供的流體品質、直接影響供方利益和其他用戶利益。為鼓勵需方計劃用能和保證供方提供流體品質，供需雙方可約定“最大流量值”和“超用費率”，流量累計方法為：當瞬時流量大于“約定最大流量值”時，貿易結算流量積算儀累積流量=上次累積值＋超用費率×(瞬時流量－約定最大流量值)＋約定最大流量值。
③信號斷線補償功能
如果需要通過溫壓補償方式測量某一介質流量，補償信號參與流量計算，假如溫壓補償信號斷線將直接影響流量測量結果和真實性。為確保測量準確和公平，供方和需方可約定某一值為“壓力斷線值”或“溫度斷線值”，在流量計量設備正常運行中出現壓力補償信號或溫度補償信號斷線時，貿易結算流量積算儀按照雙方約定的“壓力斷線值”和“溫度斷線值”進行補償和流量計算。
④停電流量補償功能
流量計量設備在正常運行過程中，如果出現流量積算儀掉電不能工作，原流量累計值保持但不能累計掉電時間段流量。供方和需方可以約定某一值為“流量停補值”，貿易結算流量積算儀流量累計方法為：停電期間補足的累積流量＝流量停補值×停電時間長度。
⑤分時段計費功能
供方和需方共同約定“峰值起止時間”、“谷值起止時間”、“峰值單價”和“谷值單價”，貿易結算流量積算儀就能以“峰值”、“谷值”和“平常”三種狀態按不同時間段和不同費率計費。
⑥預付費管理功能
貿易結算流量積算儀輸入需方購買的預付費流量計費值，并開啟定量控制功能，當需方實際使用流量超過預付費流量計費值時，儀表會提供一個開關量輸出，用于報警提示或其他用途。
⑦掉電記錄功能
貿易結算流量積算儀具有掉電和上電時間記錄、總掉電時間和總掉電次數記錄功能，用戶可通過按鍵操作查看但不能擦除，具有非常好的防盜作用。掉電期間供方和需方可使用掉電流量補償功能進行流量貿易結算。
⑧定時抄表功能
預先設置好報表起止時間，貿易結算流量積算儀可按時報表、班報表(每日最多設置3個班)、日報表、月報表顯示相關流量累計數據。
⑨儀表參數密碼保護
貿易結算流量積算儀密碼保護不同于常規流量積算儀，內部分別設置供方密碼和需方密碼，由供方和需方分別持有，只有同時正確輸入供方和需方密碼才能修改儀表內部設置參數，單方面不可以修改儀表內部參數，可有效避免儀表參數被單方面修改而導致測量值爭議。
3、貿易結算流量積算儀精度0.2%
儀表常規供貨為0.2%精度，所有輸入信號均為標準電流或電壓信號時，可定制0.1%精度儀表
4、高可靠性、極低溫度漂移(整機溫漂≤50PPM/℃)
5、儀表在電路設計和構造設計都做了抗干擾處理，輸出、輸出、電源光電隔離，可長期可靠、穩定運行于強復雜工況
6、采用查表法密度補償
儀表通過查表法進行密度補償，全自動對過熱蒸汽、飽和蒸汽等進行精度極高的積算控制
7、參數設置永久保存
特殊設計的WDT電路，上電復位電路和斷電數據保護電路確保儀表通電運行正常；斷電數據不丟失，斷電數據保護不用后備電源
8、支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
9、支持RS232C打印功能，貿易結算流量積算儀具有手動打印和定時打印功能
10、記錄儀型貿易結算流量積算儀帶USB數據存儲功能和SD卡擴展功能
11、貿易結算流量積算儀具有模擬量變送輸出和繼電器觸點輸出
12、3.5英寸128×64高分辨率點陣式白屏黑字液晶屏顯示參數、棒圖和曲線
貿易結算流量積算儀選型表
YR-GFQ①②-③④-⑤⑥⑦-⑧-⑨-⑩-?
①儀表外形尺寸
[80]：160×80mm/橫式貿易結算流量積算儀
[S80]：80×160mm/豎式貿易結算流量積算儀
[90]：96×96mm/方形貿易結算流量積算儀
[R80]：160×80mm/橫式貿易結算流量積算記錄儀
[RS80]：80×160mm/豎式貿易結算流量積算記錄儀
[R90]：96×96mm 方形貿易結算流量積算記錄儀
②補償方式
[1]：無補償
[2]：帶溫壓補償
③通信方式
[0]：無通信
[2]：RS232通信
[3]：R232C打印口
[4]：RS422通信
[8]：RS485通信
④儀表變送輸出
[0]：無變送輸出
[1]：1路變送輸出/注1
[2]：2路變送輸出/注1
[3]：3路變送輸出/注1
[4]：4路變送輸出/注1
[5]：5路變送輸出/注1
[6]：6路變送輸出/注1
⑤流量信號輸入類型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[M]：0-20mA
[F]：頻率輸入
⑥補償信號輸入類型
[N]：無壓力補償
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[M]：0-20mA
[E]：0-10V(特殊定制輸入)
⑦溫度補償輸入類型
[N]：無溫度補償
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[G]：Pt100輸入
[E]：E型熱電偶輸入
[K]：K型熱電偶輸入
⑧報警輸出
[N]：無報警/標準出廠配置
[1]：1路報警輸出/注1
[2]：2路報警輸出/注1
[3]：3路報警輸出/注1
[4]：4路報警輸出/注1
[5]：5路報警輸出/注1
[6]：6路報警輸出/注1
⑨饋電輸出
[N]：無饋電輸出/標準出廠配置
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[2P(12/24)]：1路DC12V輸出/二路DC24V輸出
⑩記錄儀選件
[N]：無選件/標準出廠配置
[U]：帶U盤/僅記錄儀時選用
[SD]：帶SD存儲卡/僅記錄儀時選用
?儀表供電方式
[W]：DC24V供電
[T]：交流/直流100-240V供電
備注1：
貿易結算積算儀變送輸出與報警輸出可組合，變送輸出+報警輸出≤6；如果儀表選擇頻率信號輸入時，變送輸出最多只能選擇兩路，變送輸出+報警輸出≤4。
貿易結算流量積算儀接線圖

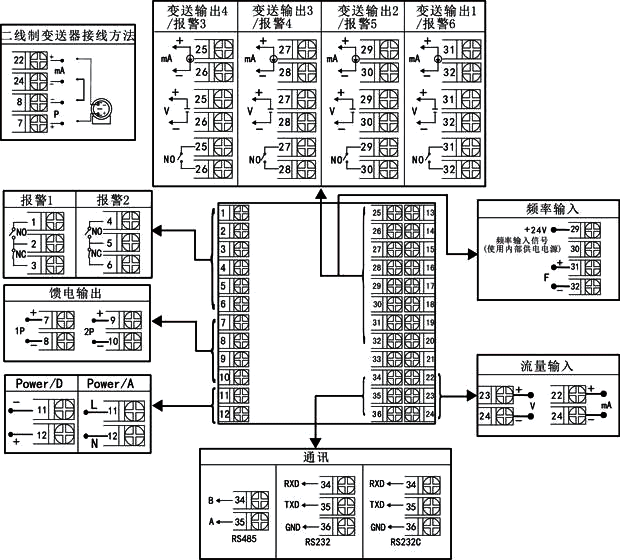

1、不帶補償貿易結算流量積算儀

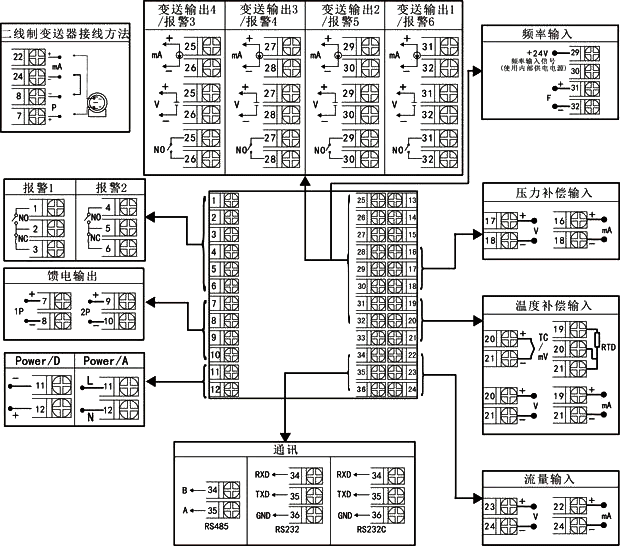

2、溫壓補償貿易結算流量積算儀
貿易結算流量積算儀簡易畫面指示

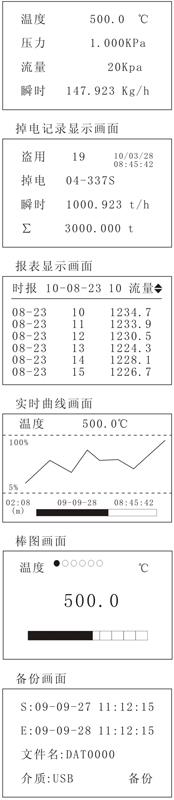

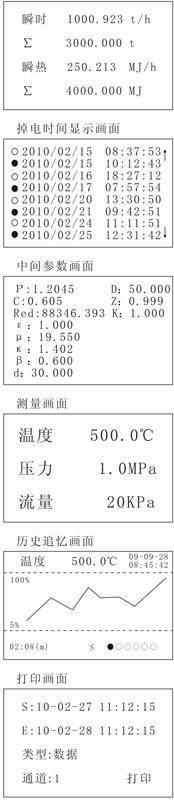

測量顯示一屏畫面/測量顯示二屏畫面
